Kingdaflex fabrica mangueras de retorno hidráulico con certificación SAE y EN, diseñadas para circuitos de retorno y succión de baja presión en sistemas hidráulicos móviles e industriales. Su construcción de gran diámetro, el refuerzo helicoidal anticolapso y los tubos interiores resistentes al aceite garantizan un flujo limpio del fluido de regreso al depósito, protegiendo así la bomba y prolongando la vida útil del sistema.
Seleccionado específicamente para circuitos de retorno, drenaje y succión de baja presión en equipos móviles, maquinaria industrial y aplicaciones agrícolas.

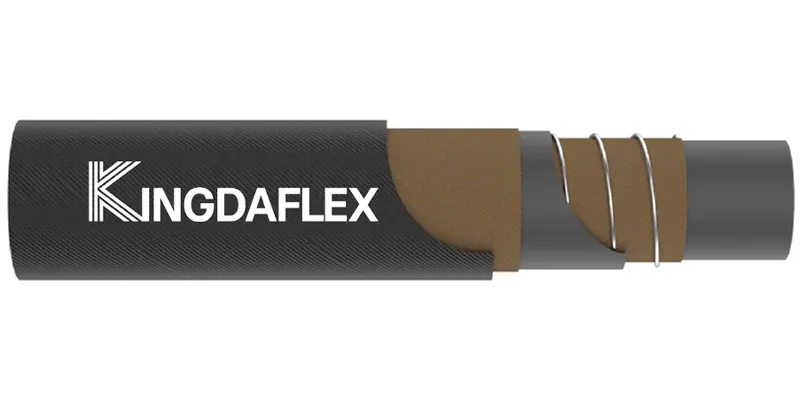

Manguera hidráulica de retorno y succión estándar para equipos móviles y maquinaria agrícola. El alambre de acero helicoidal interno proporciona rigidez estructural, evitando el colapso por vacío, algo fundamental para las líneas de entrada de bombas, donde incluso una restricción momentánea provoca daños por cavitación.
Mejor para: Líneas de succión para tractores y maquinaria agrícola, mangueras de entrada de bombas, líneas de retorno de gran diámetro, circuitos de retorno de depósitos industriales.
Manguera de retorno flexible y ligera para circuitos de drenaje y retorno de baja presión y diámetro reducido. Su refuerzo totalmente textil (sin trenzado de alambre) le confiere una flexibilidad excepcional y un radio de curvatura mínimo reducido, lo que la convierte en la opción preferida para líneas de drenaje estrechas en motores hidráulicos y circuitos de drenaje de carcasas.
Mejor para: Líneas de drenaje de la carcasa del motor hidráulico, líneas de retorno del filtro, circuitos de drenaje de baja presión, retornos de la línea piloto
La opción más ligera y flexible para aplicaciones de retorno y drenaje de muy baja presión. Ideal para líneas de drenaje de instrumentación, retornos de derivación de filtros y cualquier circuito donde la máxima flexibilidad y el mínimo peso sean los requisitos principales.
Mejor para: Líneas de drenaje de instrumentos, circuitos de ventilación y respiración, retornos piloto de baja presión, mangueras de llenado de tanques
Cuando la presión de la línea de retorno supera la capacidad nominal de las mangueras estándar R3/R6 —algo común en sistemas con alta contrapresión proveniente de enfriadores, filtros o tramos de retorno largos—, la manguera EN854 3TE proporciona una mayor capacidad de presión, manteniendo al mismo tiempo la flexibilidad del refuerzo textil.
Mejor para: Circuitos de retorno con contrapresión elevada, conexiones de enfriadores hidráulicos, líneas de retorno de cabezales de filtro, circuitos de drenaje de presión media.
Una opción equilibrada entre la ultra flexible R3/R6 y la de mayor capacidad 3TE. La norma EN854 2TE cubre la mayoría de las aplicaciones de circuitos de retorno industriales donde las presiones son moderadas y se requiere flexibilidad a través de rutas de enrutamiento complejas.
Mejor para: Líneas de retorno industriales generales, puertos de retorno de bloques de colectores, circuitos de drenaje de equipos móviles de servicio medio.
Manguera de retorno reforzada con textiles de gama básica para aplicaciones que requieren resistencia al aceite y capacidad de presión básica, sin el peso ni el coste de una construcción multicapa. Se utiliza habitualmente en líneas de retorno de maquinaria industrial ligera, grupos electrógenos pequeños y unidades hidráulicas de máquinas herramienta.
Mejor para: Líneas de retorno de máquinas herramienta, grupos hidráulicos industriales ligeros, líneas de drenaje de circuitos de herramientas
Regla general para elegir la talla: Las líneas de retorno deben dimensionarse de manera que la velocidad del fluido no supere 2-4 m / s a caudal máximo. Las líneas de succión deben apuntar 0.5-1.5 m / s.
Ante la duda, elige una talla más grande: la diferencia de precio es pequeña y el beneficio para la temperatura del sistema y la vida útil de la bomba es significativo.
| Tipo de manguera | Presión Max | Rango de calibre | Rango de temperatura | Refuerzo | Función clave | Mejor aplicación |
|---|---|---|---|---|---|---|
| SAE100R4 | 21 bares | DN19–DN102 | -40 ° C a + 100 ° C | Textil + alambre helicoidal | Succión anticolapso | Succión de la bomba, retorno de gran diámetro |
| SAE100R3 | 145 bares | DN5–DN25 | -40 ° C a + 100 ° C | Trenza textil doble | Ultraflexible | Drenaje de la carcasa del motor, retorno del filtro |
| SAE100R6 | 35 bares | DN5–DN25 | -40 ° C a + 100 ° C | Trenza textil simple | Peso más ligero | Drenaje del instrumento, retorno del piloto |
| EN854 1TE | 28 bares | DN6–DN25 | -40 ° C a + 100 ° C | Trenza textil simple | Rentabilidad | Retorno industrial ligero |
| EN854 2TE | 75 bares | DN6–DN25 | -40 ° C a + 100 ° C | Trenza textil doble | Presión/flexión equilibrada | Retorno industrial general |
| EN854 3TE | 145 bares | DN6–DN51 | -40 ° C a + 100 ° C | Trenza textil triple | Mayor contrapresión | Circuitos de retorno del enfriador/filtro |
Las excavadoras, las cargadoras de ruedas y las grúas utilizan múltiples líneas de retorno de gran diámetro para gestionar el fluido que regresa simultáneamente de los cilindros de la pluma, el brazo y la cuchara. En las excavadoras grandes, los caudales de retorno pueden superar los 200 l/min, lo que requiere mangueras DN50 o DN63 para mantener una velocidad de fluido aceptable. La norma SAE 100R4 es la especificación estándar para todos los circuitos de succión y retorno principal en equipos móviles de construcción.
La maquinaria minera, tanto subterránea como a cielo abierto, opera sistemas hidráulicos en las condiciones ambientales más exigentes. La abrasión causada por el polvo de roca y las partículas de mineral daña las cubiertas exteriores de las mangueras. Kingdaflex ofrece mangueras de retorno con cubiertas extragruesas resistentes a la abrasión para aplicaciones mineras, lo que prolonga su vida útil en entornos donde las cubiertas estándar se dañarían en cuestión de semanas.
Los tractores, las cosechadoras y los pulverizadores autopropulsados dependen de mangueras de retorno del tamaño adecuado para mantener la temperatura del fluido dentro del rango óptimo durante operaciones prolongadas en el campo. En tractores de alta potencia con múltiples funciones de válvulas remotas activas, el flujo de retorno a través del circuito de filtro y enfriamiento puede generar una contrapresión significativa si las mangueras son de tamaño insuficiente. Se recomienda la norma EN854 3TE para las mangueras de conexión del enfriador hidráulico del tractor donde la contrapresión pueda ser elevada.
Las líneas de retorno hidráulicas en la maquinaria de cubierta, los sistemas de dirección y las grúas a bordo de los buques se enfrentan al desafío adicional de la exposición al agua salada en la cubierta exterior. Las mangueras de retorno Kingdaflex con cubiertas exteriores de EPDM ofrecen una resistencia al agua salada considerablemente superior a la de las cubiertas de neopreno estándar y se recomiendan para cualquier manguera de retorno expuesta a la cubierta.
Cuatro razones por las que los principales fabricantes de equipos originales, concesionarios y operadores de flotas de carretillas elevadoras adquieren sus mangueras hidráulicas de Kingdaflex.
El diámetro interior de una manguera de retorno afecta directamente a la caída de presión en el circuito. Las dimensiones inconsistentes del diámetro interior —un problema de calidad común en la fabricación de mangueras de menor calidad— provocan una distribución desigual de la presión en circuitos de retorno paralelos. Las mangueras Kingdaflex se fabrican con estrictas tolerancias dimensionales según las normas SAE y EN, con una verificación dimensional del 100 % durante la producción.
Kingdaflex fabrica mangueras de retorno con longitudes personalizadas y diámetros internos no estándar para fabricantes de equipos originales (OEM) y clientes industriales. Si su máquina requiere una longitud de montaje específica para evitar empalmes, o un diámetro interno no disponible en el catálogo estándar, póngase en contacto con nuestro equipo técnico para obtener un presupuesto de producción a medida.
La eficacia de los conjuntos de mangueras de retorno depende directamente de la calidad de sus conexiones. Kingdaflex suministra racores engarzados compatibles para todas las series de mangueras de retorno con roscas BSP, JIC, ORFS, NPT y DIN, lo que garantiza un conjunto sin fugas de un solo proveedor, con compatibilidad documentada entre la manguera y el racor.
En todo circuito hidráulico, el fluido circula en un circuito continuo. Las mangueras de alta presión transportan el fluido presurizado desde la bomba hasta los actuadores (cilindros, motores, válvulas). Una vez que el fluido ha cumplido su función, debe regresar al depósito, y esa es la función de la manguera de retorno hidráulica.
Las mangueras de retorno funcionan a bajas presiones de trabajo, normalmente entre 5 y 25 barraspero ellos manejan grandes volúmenes de fluido a altas velocidades de flujoUna manguera de retorno de tamaño insuficiente o colapsada genera contrapresión, lo que aumenta la temperatura del sistema, acelera el desgaste de los sellos y reduce la velocidad del actuador. En casos graves, la restricción del flujo de retorno provoca cavitación en la bomba, uno de los modos de falla más destructivos en cualquier sistema hidráulico.
Una manguera de retorno hidráulica correctamente especificada debe:
Ambos funcionan a baja presión, pero sirven en direcciones opuestas en el circuito. A manguera de succión va desde el depósito hasta la entrada de la bomba; debe resistir el colapso bajo vacío (presión negativa). manguera de retorno La tubería se extiende desde los actuadores hasta el depósito, transportando el flujo de retorno a presión y debe resistir la contrapresión sin una caída de presión excesiva. La tubería SAE 100R4, con su alambre helicoidal interno, es adecuada para ambas funciones. Las mangueras estándar con trenzado textil (R3, R6, EN854) solo son adecuadas para las líneas de retorno; se colapsarán si se utilizan en el lado de succión.
Esto es más complejo de lo que parece. En un circuito simple, la presión de retorno es prácticamente cero. Sin embargo, si la línea de retorno pasa por un enfriador, un filtro o un tramo largo de tubería antes de llegar al depósito, se genera contrapresión.
Calcule siempre la presión real de retorno en el peor de los casos, considerando el caudal máximo y todas las restricciones. Para la mayoría de los equipos móviles, la norma EN854 2TE o 3TE (con una presión nominal de 40 a 50 bar) proporciona un margen adecuado. Para circuitos con válvulas de retención de carga o funciones regenerativas, consulte con el diseñador del sistema.
Técnicamente sí: una manguera reforzada con alambre tiene la presión suficiente para cualquier circuito de retorno. Sin embargo, es una mala práctica de ingeniería. Las mangueras reforzadas con alambre son considerablemente más caras, pesadas y rígidas que las mangueras de retorno reforzadas con textiles del mismo diámetro.
También presentan un radio de curvatura mínimo mayor, lo que dificulta el enrutamiento en diámetros grandes. Utilice la herramienta adecuada: SAE 100R4 para aspiración y retorno de gran diámetro, EN854 o SAE 100R3/R6 para circuitos de retorno únicamente.
Dimensionar el orificio para limitar la velocidad del fluido a 2–4 m/s en el caudal máximo. Para calcular: Área de perforación requerida (cm²) = Caudal (L/min) ÷ (600 × Velocidad objetivo (m/s))Por ejemplo, un sistema con un caudal máximo de retorno de 60 L/min y una velocidad objetivo de 3 m/s requiere un área de perforación de al menos 3.33 cm², lo que corresponde a un diámetro interior aproximado de 21 mm (DN20). Siempre redondee al tamaño estándar superior disponible y verifique que la velocidad se encuentre dentro de los límites al caudal máximo.
Las mangueras de retorno funcionan a baja presión y podrían parecer de vida útil ilimitada. En la práctica, el tubo interior se degrada debido a la contaminación del fluido y al calor, incluso a baja presión.
La práctica recomendada en la industria es inspeccionar las mangueras de retorno cada dos años para detectar grietas en la cubierta, corrosión en los racores y el estado del tubo interior, y reemplazarlas de forma preventiva cada 4 a 6 años, independientemente de su estado visible, o según el programa de mantenimiento del fabricante del equipo, lo que ocurra primero. En las mangueras de succión, cualquier signo de colapso o deformación interna justifica su reemplazo inmediato.
Las mangueras de retorno estándar (SAE 100R4, SAE 100R3, SAE 100R6, serie EN854) están disponibles en bobinas de 25, 50 y 100 metros, con un plazo de entrega habitual de 7 a 15 días hábiles. Se ofrecen longitudes personalizadas con racores preengarzados de fábrica, con un plazo de entrega de 15 a 25 días hábiles. Los precios para fabricantes de equipos originales (OEM) y distribuidores están disponibles bajo petición; contáctenos con su previsión de volumen para obtener precios FOB competitivos.
