La diferencia entre la maquinaria de construcción que funciona de forma fiable durante una década y los sistemas que sufren fallos crónicos suele deberse a decisiones fundamentales sobre la arquitectura del sistema hidráulico tomadas durante la fase de diseño. La maquinaria de construcción moderna incorpora sistemas hidráulicos de extraordinaria complejidad, con múltiples circuitos independientes que operan simultáneamente a diferentes presiones, caudales y temperaturas. El diseño de estos sistemas requiere la integración de decisiones de ingeniería en la selección de componentes, la disposición de los circuitos, la jerarquía de presión, la gestión del flujo y el trazado de las mangueras, todo ello optimizado para la fiabilidad del equipo, la rentabilidad y la facilidad de mantenimiento en campo.
Los fabricantes de equipos que abordan el diseño de sistemas hidráulicos de forma estratégica obtienen ventajas competitivas en fiabilidad, tiempo de actividad y satisfacción del cliente. Por el contrario, los fabricantes que tratan los sistemas hidráulicos como problemas de ingeniería secundarios heredan una complejidad de diseño sin los beneficios de optimización correspondientes. Comprender los principios que rigen el diseño moderno de sistemas hidráulicos permite a los fabricantes de equipos crear sistemas que equilibren rendimiento, fiabilidad, coste y facilidad de mantenimiento, ofreciendo así productos superiores en mercados competitivos.
Jerarquía de presión de circuitos: la base de la arquitectura de sistemas
Los equipos de construcción modernos organizan los circuitos hidráulicos en niveles de presión, operando cada circuito a la presión mínima requerida para su función. Un único circuito unificado de alta presión que alimentara todas las funciones exigiría que todas las mangueras, bombas y actuadores soportaran la presión máxima del sistema. Este enfoque genera costos, peso y riesgos de fallas innecesarios. En cambio, el diseño moderno utiliza múltiples circuitos que operan a diferentes presiones, optimizados para funciones específicas.
Una excavadora típica podría incorporar un circuito de elevación principal de 3,500 PSI, un circuito de extensión del brazo de 3,000 PSI, un circuito de rotación de la pluma de 2,500 PSI y circuitos de control piloto de 500 PSI. Cada circuito opera a la presión mínima necesaria, lo que reduce el costo y la tensión de los componentes. Los circuitos de menor presión utilizan mangueras más pequeñas y conexiones más ligeras, lo que reduce directamente los costos de material y el peso del equipo. Más importante aún, las presiones más bajas en los circuitos no críticos reducen el riesgo de fallas: una pérdida de presión en un circuito piloto de 500 PSI genera una degradación manejable, mientras que una pérdida en un circuito principal de 3,500 PSI causa una falla catastrófica.
La secuenciación de presión durante el funcionamiento optimiza aún más la eficiencia del sistema. Los fabricantes de equipos diseñan sistemas de control donde las funciones operan en una secuencia de prioridad. Las funciones principales de elevación reciben prioridad hidráulica a la presión máxima del sistema. Las funciones secundarias, como la rotación de la pluma, comienzan solo después de que finaliza la elevación principal. Esta secuenciación reduce la demanda simultánea de alta presión, lo que permite seleccionar bombas más pequeñas y disminuir la generación de calor general del sistema.
Diseño de válvulas de múltiples vías y lógica de control
Los equipos de construcción modernos incorporan sofisticadas válvulas direccionales de múltiples vías que permiten movimientos complejos mediante flujos hidráulicos coordinados. En lugar de la lógica simple de encendido/apagado, los sistemas modernos implementan válvulas proporcionales o de centro cerrado que permiten transiciones de movimiento suaves y graduales. El sistema de control de la cuchara de una cargadora de ruedas puede permitir movimientos simultáneos de giro, inclinación y balanceo de la cuchara mediante una única válvula multiposición que controla el flujo hacia múltiples actuadores.
Los sistemas de control pilotados reducen el esfuerzo del operador y permiten un control de precisión imposible con la simple operación manual de válvulas. Los circuitos piloto a baja presión (500-1,000 PSI) redirigen el flujo del sistema principal a través de válvulas direccionales, lo que permite al operador controlar fuerzas hidráulicas masivas con un mínimo esfuerzo físico. Esta arquitectura de sistema piloto separa la función de control (piloto de baja presión) de la función de trabajo (circuito principal de alta presión), mejorando tanto la seguridad como la capacidad de control.
Los sistemas de detección de carga ajustan automáticamente la presión de la bomba para adaptarla a las necesidades reales de carga, reduciendo el desperdicio de energía y el calor del sistema. En lugar de mantener una presión máxima constante independientemente de la carga, las bombas con detección de carga aumentan el caudal solo cuando la carga lo requiere. Este enfoque sensible a la presión reduce las pérdidas por inactividad, disminuye la generación de calor del sistema y prolonga la vida útil de los componentes. El diseño con detección de carga requiere transductores de presión sofisticados y un control proporcional de la bomba, pero el ahorro energético justifica el coste y la complejidad adicionales.

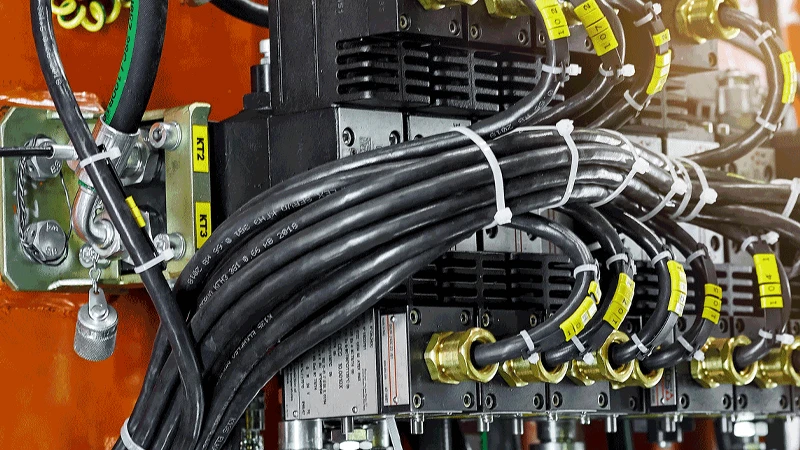

Integración de la selección de mangueras en la fase de diseño
El diseño exitoso de un sistema hidráulico integra la selección de mangueras desde la fase inicial de la arquitectura, no como una consideración posterior. Los diferentes circuitos requieren diferentes especificaciones de mangueras según la presión, el caudal, la temperatura de funcionamiento y la exposición ambiental. Los circuitos de elevación principales exigen Manguera hidráulica de alta presión Diseñado para soportar alta presión sostenida y ciclos de presión rápidos. Los circuitos de extensión de brazo se benefician de Manguera SAE 100R2AT Equilibrio entre la presión nominal y la resistencia a la fatiga. Los circuitos de control piloto pueden utilizar mangueras industriales de menor diámetro, lo que reduce el costo y el peso.
El diseño del trazado de las mangueras durante la fase inicial de diseño evita los problemas de instalación que suelen afectar a los sistemas construidos en campo. Los ingenieros de diseño establecen las trayectorias de las mangueras mediante modelos CAD 3D antes de la fabricación, garantizando que se minimice la longitud, se evite el contacto con los bordes afilados de los equipos y se mantengan los intervalos de soporte para prevenir daños por vibración. Este enfoque sistemático evita el trazado improvisado que suelen realizar los técnicos de campo, el cual con frecuencia genera torsión, flexión excesiva o un soporte inadecuado.
Los ingenieros de diseño de sistemas colaboran con los proveedores de mangueras para especificar componentes que cumplan con los requisitos específicos del sistema. Los fabricantes de equipos que operan en entornos extremos (minería ártica, regiones costeras tropicales, desierto) especifican mangueras con compuestos de elastómero que toleran temperaturas extremas. Los equipos sometidos a vibraciones intensas (trituradoras, sistemas de accionamiento de cintas transportadoras) especifican mangueras con propiedades de amortiguación y estrategias de sujeción integrales. Esta integración proactiva previene fallas en campo atribuibles a especificaciones de componentes inadecuadas.
Estrategia de gestión térmica y refrigeración
Los equipos de construcción modernos incorporan sofisticados sistemas de refrigeración que controlan la temperatura del fluido hidráulico dentro de rangos operativos estrechos. Un diseño típico mantiene la temperatura del fluido entre 40 y 60 °C, donde los componentes hidráulicos funcionan con la máxima eficiencia. Las temperaturas inferiores a 40 °C aumentan la viscosidad del fluido, lo que reduce la capacidad de respuesta del sistema y aumenta el desgaste de la bomba. Las temperaturas superiores a 60 °C aceleran la oxidación del fluido, degradan el elastómero de las mangueras y reducen la eficiencia general del sistema.
Los intercambiadores de calor dimensionados adecuadamente para la carga máxima del sistema permiten una refrigeración fiable incluso en funcionamiento continuo o a temperaturas ambiente extremas. Los intercambiadores de calor de tamaño insuficiente, que cumplen con las condiciones normales de funcionamiento, fallan cuando el equipo opera de forma continua en climas cálidos o bajo condiciones de carga máxima. El diseño moderno utiliza análisis térmico transitorio durante la fase de diseño para verificar la capacidad de refrigeración en las condiciones de funcionamiento y climas previstos.
Los sistemas de refrigeración auxiliar con control termostático del ventilador proporcionan una refrigeración rentable sin necesidad de un funcionamiento continuo. Los ventiladores, que solo se activan cuando la temperatura del fluido supera el valor preestablecido (normalmente 55 °C), reducen el consumo energético y el ruido en comparación con los sistemas de funcionamiento continuo. El control proporcional de la velocidad del ventilador optimiza aún más la eficiencia de la refrigeración, permitiendo un ajuste gradual de la velocidad según la demanda, en lugar de un simple encendido y apagado.
Arquitectura de redundancia y seguridad
Los equipos de construcción modernos incorporan redundancia en los circuitos hidráulicos críticos, lo que evita que las fallas de un solo componente provoquen consecuencias catastróficas. Los equipos donde una falla podría causar la caída de una carga suspendida incorporan arquitecturas de doble circuito, donde cualquiera de los circuitos por sí solo puede soportar la carga a velocidad reducida. Esta redundancia aumenta el costo y la complejidad, pero elimina modos de falla inaceptables en los que la rotura de una sola manguera provoca la caída de la carga.
Las válvulas de retención y los circuitos de retención de carga evitan un descenso incontrolado de la carga en caso de fallo de los circuitos de presión. Un cilindro de pluma equipado con válvulas de retención pilotadas mantiene su carga incluso si se rompen tanto la línea de presión principal como la piloto. Esta arquitectura de seguridad pasiva protege el equipo y al personal sin necesidad de una respuesta activa del sistema. El diseño de los equipos modernos incorpora estas características de seguridad pasiva en todos los circuitos críticos.
Las válvulas de alivio de presión protegen el sistema de sobrepresiones causadas por cambios bruscos de carga, errores del operador o fallas en los componentes. Las válvulas de alivio de acción directa ofrecen una protección sencilla y confiable contra la sobrepresión. Las válvulas de alivio proporcionales permiten una gestión de presión sofisticada, manteniendo la presión del sistema dentro de los rangos establecidos y adaptándose a las variaciones de carga. Los diseños de alivio pilotados reducen la generación de calor en caso de sobrepresión, mejorando la eficiencia del sistema.
Estrategia de componentes modulares y estandarizados
Los fabricantes de equipos adoptan cada vez más arquitecturas de sistemas hidráulicos modulares, lo que simplifica el diseño, la fabricación y el mantenimiento. En lugar de diseñar colectores hidráulicos a medida para cada modelo de equipo, desarrollan plataformas de colectores que sirven para múltiples variantes. Este enfoque modular reduce los costos de ingeniería, simplifica la fabricación y mejora la fiabilidad de la cadena de suministro mediante la estandarización de componentes.
Los conjuntos de mangueras estandarizados, preensamblados con racores, longitudes específicas y documentación de pruebas, permiten una fabricación de equipos más rápida y reducen los errores de montaje en campo. Los conjuntos de mangueras fabricados en entornos de fábrica controlados ofrecen mayor calidad, limpieza y documentación que las alternativas ensambladas en campo. Los fabricantes de equipos especifican kits de mangueras preensamblados que se ajustan a las arquitecturas de sus sistemas documentados, lo que mejora directamente la fiabilidad y reduce la mano de obra de instalación.
La estandarización de componentes en todas las familias de equipos reduce la complejidad del servicio para los propietarios y las empresas de alquiler. Si todos los modelos de equipos utilizan ajustes idénticos de presión de bomba, calibración de válvulas de alivio y especificaciones de mangueras, los técnicos de mantenimiento adquieren mayor experiencia y manejan inventarios de repuestos más pequeños. Este beneficio de la estandarización resulta fundamental para grandes flotas de equipos.

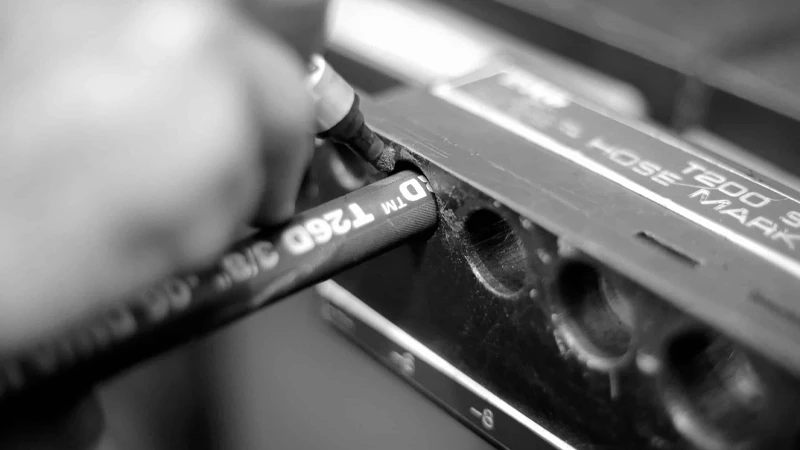

Integración del diseño: ejemplos de optimización del sistema
Un diseño moderno de excavadora podría implementar una jerarquía de presión donde el circuito de elevación de la pluma opera a 3,500 PSI, el circuito de extensión del brazo a 3,000 PSI y el circuito de rotación de la cuchara a 2,500 PSI. Esta diferenciación de presión permite que las mangueras de elevación de la pluma tengan un diámetro menor. manguera de alta presión Las mangueras para brazos están diseñadas para soportar presiones extremas, mientras que las mangueras para rotación de la cubeta utilizan diámetros aún mayores para presiones moderadas. Esta optimización reduce el peso total de las mangueras, el costo y el riesgo de fallas en comparación con un enfoque unificado de alta presión.
El diseño de una cargadora de ruedas podría incorporar un control proporcional que permita el funcionamiento simultáneo de la cuchara y la dirección mediante una única válvula de control integrada. La presión piloto reduce el esfuerzo del operador, mientras que el ajuste de la bomba en función de la carga mantiene la eficiencia durante la carga combinada. El diseño modular permite una arquitectura de plataforma común que sirve tanto para variantes compactas como grandes de cargadoras mediante cambios en la configuración del colector, en lugar de un rediseño completo del sistema.
El diseño de una grúa torre puede incluir circuitos de elevación redundantes, donde cada circuito puede soportar de forma independiente el 100 % de la carga nominal a velocidad reducida. Los tambores de elevación dobles con motores hidráulicos independientes permiten el funcionamiento continuo incluso si falla un motor. Esta redundancia evita el modo de fallo inaceptable en el que la falla de un solo componente provoca la caída de la carga suspendida.
Tendencias de diseño futuras: eficiencia y sostenibilidad
El diseño de equipos modernos incorpora cada vez más sistemas de bombeo de caudal variable, ajustando el caudal para adaptarlo a la demanda real del sistema. En lugar de bombear constantemente al máximo caudal, con el exceso de flujo devolviendo al depósito a través de una válvula de alivio, las bombas de caudal variable reducen el caudal durante las fases de baja demanda. Esta mejora en la eficiencia reduce la generación de calor, prolonga la vida útil de los componentes y disminuye el consumo de combustible, aspectos cada vez más importantes a medida que los fabricantes compiten en la eficiencia de los costes operativos de los equipos.
Los sistemas electrohidráulicos que combinan motores eléctricos con accionamiento hidráulico permiten un funcionamiento híbrido, donde los equipos pueden funcionar con batería durante ciclos de trabajo ligeros, reduciendo así el consumo de combustible. Estos sistemas híbridos requieren una lógica de control sofisticada y diseños de mangueras avanzados para gestionar las variaciones de presión y caudal, pero ofrecen reducciones sustanciales en los costes operativos, lo que justifica la complejidad adicional.
Los sistemas hidráulicos inteligentes que incorporan monitorización de presión y temperatura en todo el sistema permiten un mantenimiento predictivo. Los transductores de presión detectan problemas incipientes antes de que se produzca una avería catastrófica. La monitorización de la temperatura revela la degradación del sistema de refrigeración. Estos sistemas de diagnóstico permiten un mantenimiento predictivo basado en la condición, sustituyendo los componentes antes de que fallen, en lugar de realizar sustituciones a intervalos fijos o responder a fallos de forma reactiva.
Análisis comparativo: Enfoques de diseño y sus resultados
| Enfoque de diseño | Optimización de la presión | Estrategia de enfriamiento | Redundancia | Normalización | Tiempo de actividad típico |
|---|---|---|---|---|---|
| Legado/Básico | Alta presión única | Refrigeración por aire pasiva | Ninguna | Minimo | 85-90% |
| Contemporáneo | Presión de varios niveles | Control del ventilador del termostato | Parcial (elevación) | Plataformas modulares | 92-96% |
| Avanzado | Presión + detección de carga | Refrigeración proporcional activa | Completo (crítico) | Componentes estandarizados | 96-98% |
| Premium | Gestión inteligente de la presión | Enfriamiento predictivo | Redundancia total | Sistemas inteligentes integrados | 98% |
Colaboración entre fabricantes y proveedores de componentes hidráulicos
El diseño exitoso de equipos requiere una estrecha colaboración entre los fabricantes de equipos originales (OEM) y los proveedores de componentes hidráulicos durante la fase de diseño. Los fabricantes de equipos comunican las condiciones de operación previstas, los ciclos de trabajo y los desafíos ambientales. Los proveedores de componentes hidráulicos recomiendan las especificaciones de los componentes y las arquitecturas de los sistemas que cumplen con estos requisitos dentro de los límites de costos establecidos.
Esta colaboración genera resultados superiores en comparación con los fabricantes que especifican componentes de forma independiente, sin la participación de los proveedores. Los proveedores comprenden los modos de fallo observados en diversas aplicaciones y bases de clientes. Su experiencia suele identificar mejoras de diseño que aumentan la fiabilidad sin un impacto significativo en los costes. A su vez, los proveedores comprenden las condiciones de funcionamiento reales, lo que les permite orientar sus planes de desarrollo de componentes.
Kingdaflex colabora con fabricantes de equipos de construcción en todo el mundo, aportando experiencia en el diseño de sistemas hidráulicos y recomendaciones de componentes. Gama completa de soluciones de mangueras hidráulicas Abordamos diversos requisitos de diseño, desde circuitos de elevación de alta presión hasta aplicaciones de control de precisión. Combinamos experiencia técnica con un rendimiento probado en campo, lo que permite a los fabricantes especificar sistemas que ofrecen fiabilidad en los entornos operativos más exigentes.
Conclusión: La excelencia en el diseño permite la fiabilidad y el tiempo de actividad de los equipos.
La diferencia entre equipos de construcción con un 98 % de tiempo de actividad y sistemas con una disponibilidad del 85 % suele deberse a decisiones de diseño del sistema hidráulico tomadas años antes de su puesta en marcha. Los fabricantes que abordan el diseño hidráulico de forma sistemática —integrando la arquitectura del circuito, la selección de componentes, la estrategia de redundancia y la gestión térmica desde la fase inicial del diseño— crean equipos que funcionan de forma fiable durante décadas de uso intensivo en campo.
Por el contrario, los fabricantes que tratan los sistemas hidráulicos como problemas de ingeniería secundarios heredan una complejidad innecesaria y desafíos de confiabilidad. La fase de diseño hidráulico representa una oportunidad crucial para incorporar confiabilidad y tiempo de actividad a los equipos con un costo adicional mínimo en comparación con la resolución reactiva de problemas tras la entrega del equipo.
Los equipos de construcción modernos representan la cúspide de la integración de sistemas hidráulicos, combinando arquitecturas de circuitos complejas con lógica de control sofisticada y tecnologías de componentes avanzadas. Los fabricantes de equipos comprometidos con la excelencia en el diseño logran ventajas competitivas en confiabilidad, satisfacción del cliente y reputación en el mercado, lo que se traduce directamente en una mayor fidelización de los clientes y un mayor valor de reventa de los equipos.
