Comment sertir les raccords de tuyaux hydrauliques

Le sertissage des raccords de flexibles hydrauliques est une compétence cruciale pour quiconque travaille avec des machines reposant sur des systèmes hydrauliques. Un tuyau sécurisé et correctement serti garantit le fonctionnement sûr et efficace de l’équipement. Cependant, il est important de noter que le sertissage peut être complexe et nécessite des outils et des connaissances spécifiques.

Que sont les raccords de tuyaux hydrauliques

Les raccords de flexibles hydrauliques sont les connecteurs essentiels qui forment le lien entre les flexibles hydrauliques et les autres composants d'un système hydraulique. Ils remplissent deux fonctions essentielles :

1. Connexion: Ils établissent un joint sécurisé et étanche entre le tuyau hydraulique flexible et les composants rigides tels que les pompes, les vannes, les cylindres ou autres tuyaux.
2. Transfert de fluide : Ils facilitent la circulation du fluide hydraulique sous pression dans le système, le dirigeant là où il est nécessaire pour alimenter les machines ou les équipements.

Voici une analyse plus approfondie des aspects clés des raccords de flexibles hydrauliques :

• Types: Il existe différents types de raccords de flexibles hydrauliques, chacun étant conçu pour des applications et des pressions nominales spécifiques. Les types courants incluent les raccords à sertir (permanents), les raccords réutilisables et les raccords à bride.
• Matériaux : Ils sont généralement fabriqués à partir de matériaux durables comme l’acier, l’acier inoxydable ou le laiton pour résister aux pressions élevées et aux environnements difficiles.
• Facteurs de sélection : Le choix du bon raccord dépend de plusieurs facteurs, notamment la taille et le type de tuyau, les exigences de pression, la température de fonctionnement et la compatibilité avec le fluide utilisé.
• Importance: Des raccords de flexibles hydrauliques sécurisés et correctement choisis sont essentiels pour un système hydraulique sûr et efficace. Ils évitent les fuites, assurent un bon écoulement des fluides et contribuent à la fiabilité globale du système.

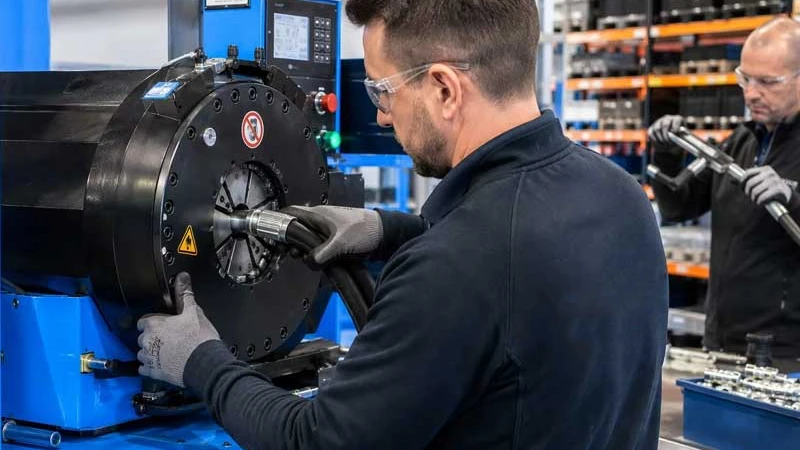

Qu'est-ce que le sertissage des tuyaux hydrauliques

Le sertissage des raccords de tuyaux hydrauliques est le processus de fixation d'un raccord métallique à l'extrémité d'un tuyau hydraulique à l'aide d'un outil de sertissage spécialisé. Cela crée une connexion sécurisée et permanente capable de résister aux hautes pressions des systèmes hydrauliques.

Voici un aperçu de l'importance du sertissage :

• Sécurité: Un tuyau correctement serti garantit le fonctionnement sûr des équipements hydrauliques. Un sertissage défectueux peut entraîner des fuites, des ruptures de tuyaux et des blessures potentielles.
• Performance : Un sertissage sécurisé garantit une connexion sans fuite, ce qui est crucial pour maintenir l’efficacité du système hydraulique.
• Fiabilité: Le sertissage renforce l'ensemble tuyau-raccord, le rendant résistant à la haute pression et au débit de fluide.

Le sertissage nécessite un outillage et un savoir-faire spécifiques. Si vous n’êtes pas à l’aise pour le faire vous-même, il est toujours préférable de demander l’aide d’un professionnel qualifié.

Comment sertir les raccords de tuyaux hydrauliques

Bien que demander l'aide d'un professionnel soit toujours une option, voici un aperçu de la façon de sertir vous-même les raccords de tuyaux hydrauliques, en supposant que vous disposez des outils nécessaires et que vous êtes à l'aise avec les protocoles de sécurité (abordés plus loin). N'oubliez pas que la précision est la clé, alors suivez attentivement chaque étape.

Matériaux :

• Tuyau hydraulique (assurez-vous qu'il est compatible avec la pression et le fluide de votre système)
• Raccord hydraulique (taille et type adaptés à votre tuyau)
• Coupe-tuyau (idéalement une scie à tuyau pour des coupes nettes)
• Outil d'ébavurage (facultatif, mais recommandé pour éliminer les bavures laissées par la coupe)
• Machine à sertir hydraulique (assurez-vous qu'elle dispose du jeu de matrices approprié pour votre combinaison de tuyau et de raccord)
• Pieds à coulisse (pour des mesures précises)
• Lubrifiant compatible avec le matériau de votre tuyau
• Lunettes et gants de sécurité

Le sertissage correct des raccords hydrauliques est essentiel pour garantir l'intégrité et la longévité des flexibles hydrauliques. Il s'agit de créer une liaison permanente et étanche entre le flexible et le raccord, permettant un transfert de fluide haute pression sans défaillance.

Ce guide vous guidera à travers les étapes essentielles, de la préparation de vos matériaux à la vérification du sertissage, garantissant un assemblage de tuyaux sûr et fiable.

Étape 1 : Mesurer le tuyau hydraulique

La première étape pour créer un flexible hydraulique adapté consiste à le mesurer avec précision. Il s'agit de déterminer la longueur exacte requise pour votre application spécifique, en tenant compte des courbures, de la complexité du routage et des dimensions globales de l'équipement. L'utilisation d'un mètre ruban fiable ou d'un calculateur de longueur de flexible spécialisé est essentielle pour garantir que le flexible ne soit ni trop long (risquant de se plier ou d'interférer), ni trop court (risquant de créer des tensions ou de ne pas atteindre les raccords).

Lors des mesures, n'oubliez pas de tenir compte de la longueur des raccords, car ceux-ci s'ajoutent à la longueur totale de l'assemblage. Il est souvent recommandé de mesurer deux fois et de couper une fois, car un tuyau mal mesuré est difficile à rectifier. Ce souci du détail lors des mesures évite le gaspillage de matière et garantit un assemblage final parfaitement intégré au système hydraulique.

Étape 2 : Couper le tuyau hydraulique

Une fois la longueur précise déterminée, l'étape cruciale suivante consiste à couper le flexible hydraulique. Cette opération doit être effectuée à l'aide d'un coupe-flexible hydraulique spécialisé, conçu pour une coupe nette et perpendiculaire sans effilochage ni déformation des extrémités. L'utilisation d'un outil de coupe inapproprié, comme une scie à métaux ou un cutter, peut créer des bords irréguliers, laisser des particules abrasives ou endommager la structure interne du flexible, ce qui peut compromettre l'intégrité du sertissage.

Après la coupe, il est tout aussi important de nettoyer soigneusement l'intérieur du flexible. Le processus de coupe génère souvent des particules de caoutchouc et des débris qui, s'ils restent à l'intérieur, contaminent le système hydraulique fragile, pouvant endommager les composants et provoquer une panne. Des techniques telles que l'utilisation d'un projectile en mousse propulsé par air comprimé ou le rinçage du flexible avec un liquide de nettoyage compatible sont recommandées pour éliminer tous les contaminants et laisser l'intérieur impeccable.

Étape 3 : Sélectionnez le raccord et la matrice appropriés

Choisir le bon raccord hydraulique est primordial pour un assemblage de flexibles réussi et sûr. Il est essentiel de s'assurer que le type (par exemple, JIC, ORFS, NPT), la taille et le matériau du raccord sont parfaitement compatibles avec le flexible hydraulique utilisé, le type de fluide hydraulique et les exigences de pression et de température de fonctionnement du système. L'incompatibilité des composants est une cause majeure de défaillance prématurée des flexibles, entraînant des fuites et des risques potentiels pour la sécurité. Consultez toujours les spécifications officielles et les tableaux de sertissage détaillés du fabricant du flexible et du raccord pour confirmer la compatibilité.

Une fois le raccord adapté sélectionné, vous devez choisir le jeu de matrices de sertissage adapté à votre sertisseuse. Chaque combinaison tuyau-raccord possède une spécification de sertissage précise, qui détermine la taille exacte de la matrice et le diamètre final requis pour une connexion sécurisée. L'utilisation d'une matrice incorrecte entraînera soit un sertissage insuffisant (le raccord est trop lâche sur le tuyau, ce qui entraîne des fuites), soit un sertissage excessif (le tuyau ou le raccord est endommagé par une compression excessive), deux situations très sujettes aux défaillances.

Étape 4 : Marquez la profondeur d’insertion et insérez le raccord

Avant de procéder au sertissage, il est essentiel de marquer précisément le flexible hydraulique afin d'indiquer la profondeur d'insertion adéquate du raccord. Ce repère constitue un repère visuel essentiel, garantissant que la tige du raccord est parfaitement en place sur le flexible avant le sertissage. Une profondeur d'insertion adéquate est essentielle pour une connexion sûre et étanche, car elle assure un contact adéquat entre la structure interne du raccord et le tube intérieur du flexible. De nombreux fabricants fournissent des mesures de profondeur d'insertion spécifiques, voire des outils dédiés, comme des cales de profondeur d'insertion, pour faciliter ce marquage précis.

Une fois le tuyau correctement marqué pour l'insertion, insérez soigneusement et fermement le raccord dans le tuyau. Pour certains types de tuyaux ou de raccords, l'application d'un lubrifiant léger et compatible (par exemple, une petite quantité de liquide hydraulique du système) à l'intérieur du tuyau ou à l'extérieur de la tige du raccord peut faciliter considérablement l'insertion. Poussez le raccord régulièrement et uniformément jusqu'à ce que le repère de profondeur d'insertion prédéterminé sur le tuyau soit parfaitement aligné avec l'extrémité de la bague du raccord. Lors de l'insertion, il est crucial de s'assurer qu'il n'y a pas de torsions, de pliures ou de désalignements entre le tuyau et le raccord, car ceux-ci pourraient compromettre l'intégrité du sertissage final.

Étape 5 : Configurer la machine à sertir et sertir

Une fois le raccord correctement inséré dans le tuyau, l'étape suivante consiste à préparer et à utiliser la sertisseuse. Commencez par installer le jeu de matrices approprié et préalablement sélectionné dans la sertisseuse, en vous assurant qu'il est correctement positionné et aligné conformément aux instructions de la machine. Ensuite, saisissez les paramètres précis du diamètre de sertissage dans la machine, qui figurent généralement dans les tableaux de sertissage détaillés du fabricant du tuyau et du raccord. Ces paramètres sont essentiels pour obtenir une compression correcte et une connexion fiable et sans fuite.

Positionnez soigneusement l'ensemble flexible hydraulique et raccord dans la sertisseuse, en vous assurant que la bague du raccord est correctement centrée dans les matrices de sertissage. Une fois positionnée, activez la sertisseuse. Celle-ci applique alors une pression hydraulique importante pour comprimer les matrices autour de la bague du raccord, la déformant ainsi définitivement sur le flexible. Durant ce processus, il est important de surveiller le sertissage afin de garantir une compression régulière et uniforme sur toute la circonférence de la bague. La machine s'arrête généralement automatiquement une fois le diamètre de sertissage prédéfini atteint, indiquant la fin du cycle de sertissage.

Étape 6 : Vérifiez le diamètre de sertissage et inspectez

L'étape finale, et sans doute la plus cruciale pour garantir la fiabilité d'un flexible hydraulique, consiste à vérifier minutieusement le diamètre de sertissage. Immédiatement après le sertissage, utilisez un outil de mesure de précision tel qu'un pied à coulisse ou un micromètre pour mesurer le diamètre extérieur de la bague sertie en plusieurs points de sa circonférence. Comparez rigoureusement ces mesures à la plage de diamètres de sertissage spécifique fournie par le fabricant du flexible et du raccord. Toute mesure hors de cette plage, qu'elle soit trop grande ou trop petite, indique un sertissage incorrect qui se rompra presque certainement sous pression.

Au-delà des contrôles dimensionnels, effectuez une inspection visuelle approfondie du raccord nouvellement serti. Vérifiez que le sertissage est régulier et uniforme sur toute la circonférence de la bague, en vous assurant de l'absence de fissures visibles, de marques de compression irrégulières ou de signes d'extrusion ou de pincement excessif du matériau du tuyau. Un raccord parfaitement serti doit présenter une compression uniforme. Si le diamètre de sertissage est incorrect ou si des défauts visuels sont présents, le tuyau est endommagé et son utilisation est dangereuse. Il doit être immédiatement coupé et ressert avec de nouveaux composants de tuyau et de raccord afin de garantir sécurité et fiabilité.

Machine de sertissage de raccord de tuyau hydraulique

Une machine à sertir les raccords de tuyaux hydrauliques est un outil spécialisé utilisé pour fixer un raccord métallique à l'extrémité d'un tuyau hydraulique en créant un sertissage permanent. Ce sertissage crée une connexion sécurisée et étanche qui peut résister aux hautes pressions des systèmes hydrauliques.

Il existe deux principaux types de machines à sertir les raccords de durites hydrauliques :

• Machines à sertir les tuyaux hydrauliques manuelles : Ces machines sont actionnées manuellement et sont généralement utilisées pour des applications à faible volume ou dans des ateliers.
• Machines à sertir les tuyaux hydrauliques électriques : Ces machines sont alimentées par un moteur électrique et sont plus rapides et plus puissantes que les machines manuelles. Ils sont généralement utilisés pour des applications à volume plus élevé ou dans des environnements de production.

Quelle est la différence entre le sertissage et le sertissage ?

Si à la fois sertissage et sertissage Les raccords sont des méthodes utilisées pour créer des connexions permanentes et étanches entre un tuyau et son raccord dans les systèmes hydrauliques. Ces connexions sont obtenues grâce à des procédés mécaniques distincts. La principale différence réside dans la déformation du matériau de la virole du raccord et dans la façon dont il adhère au tuyau.

• Sertissage : Ce procédé consiste à comprimer une bague métallique (ou manchon) autour du tuyau et de la tige du raccord à l'aide d'une série de matrices segmentées à fermeture radiale. Ces matrices compriment généralement la bague en plusieurs points sur sa circonférence, réduisant ainsi uniformément son diamètre extérieur et obligeant le matériau du tuyau à épouser les cannelures ou les dentelures internes du raccord. Cela crée un verrouillage mécanique étanche.
• Emboutissage : En revanche, le sertissage consiste généralement à pousser l'ensemble tuyau-raccord à travers une matrice conique fixe (ou parfois à l'aide de matrices rotatives). La matrice réduit le diamètre de la bague du raccord par une compression circonférentielle continue. Ce processus déforme souvent la bague progressivement d'une extrémité à l'autre, permettant au métal de s'écouler et de s'adapter parfaitement au tuyau. Le sertissage est souvent considéré comme permettant d'obtenir une connexion très solide, souvent plus homogène, grâce au flux continu du métal.

Que se passe-t-il si vous sertissez trop les raccords hydrauliques ?

Le sertissage excessif d'un raccord hydraulique est un problème grave qui peut compromettre l'ensemble du flexible et entraîner de graves conséquences pour le système hydraulique et ses opérateurs. Au lieu d'assurer une étanchéité optimale, une force de sertissage excessive déforme le flexible et/ou le raccord au-delà de leurs limites de conception, entraînant plusieurs défaillances.

• Structure du tuyau affaiblie : En cas de sertissage excessif, les couches de renfort internes (comme les tresses métalliques ou les spirales) du flexible hydraulique peuvent être écrasées, coupées ou endommagées. Cela affaiblit considérablement la résistance du flexible à la pression interne, le rendant ainsi sujet à une rupture prématurée, notamment lors de cycles de pression dynamique ou de pics de pression soudains.
• Débit de fluide restreint : Une compression excessive de la virole peut fortement comprimer le diamètre intérieur du tuyau, notamment à proximité du raccord. Cela crée un goulot d'étranglement qui restreint le débit du fluide hydraulique, entraînant des pertes de charge accrues, une réduction de l'efficacité du système, une surchauffe du fluide et une augmentation des contraintes sur la pompe et les autres composants hydrauliques.
• Surfaces d'étanchéité endommagées : Un sertissage excessif peut déformer les surfaces d'étanchéité du raccord ou écraser les joints toriques ou joints internes sur lesquels il repose. Ces dommages empêchent la formation d'une étanchéité optimale, ce qui entraîne des fuites même après assemblage.
• Fatigue et défaillance prématurées : Les contraintes induites par un sertissage excessif peuvent entraîner des concentrations de contraintes localisées au niveau de la zone sertie. Cela rend l'assemblage raccord-tuyau très vulnérable aux ruptures par fatigue, où des cycles de pression répétés provoquent la propagation de fissures ou de ruptures au fil du temps, entraînant une défaillance soudaine et souvent catastrophique.
• Durée de vie réduite : Même si un assemblage trop serti ne tombe pas en panne immédiatement, sa durée de vie sera considérablement réduite. L'intégrité compromise signifie qu'il ne fonctionnera pas selon ses spécifications nominales et nécessitera un remplacement beaucoup plus tôt qu'un assemblage correctement serti, ce qui entraînera une augmentation des temps d'arrêt et des coûts de maintenance.

Conclusion

Le sertissage correct des raccords de flexibles hydrauliques est essentiel pour créer des assemblages hydrauliques sûrs et durables. En suivant des étapes précises, de la mesure précise du flexible à la sélection des composants compatibles, en passant par le réglage correct de la machine et la vérification minutieuse du sertissage, vous garantissez une connexion solide et sans fuite. Ce processus rigoureux prévient les défaillances prématurées et prolonge la durée de vie de vos systèmes hydrauliques.

Le non-respect des spécifications du fabricant concernant le diamètre de sertissage ou l'utilisation d'outils incompatibles peut entraîner des faiblesses critiques au niveau du flexible. Un raccord correctement serti résiste aux pressions et aux vibrations élevées, garantissant des performances fiables dans les applications exigeantes et préservant l'intégrité opérationnelle.
