Kingdaflex : votre guichet unique pour les raccords à bride pour tuyaux hydrauliques de haute qualité. Connexions sécurisées et fiables pour des performances optimales du système hydraulique. Obtenez un devis aujourd'hui !
Kingdaflex, nous sommes un raccord à bride hydraulique fiable Fabricants. Obtenez des raccords à bride de haute qualité et économiques pour des connexions sécurisées dans vos systèmes hydrauliques.
Métal de base: Choisissez parmi différents matériaux comme l'acier (différentes qualités pour la résistance à la pression et à la température), l'acier inoxydable (résistance à la corrosion) ou même le laiton (pour les applications à basse pression).

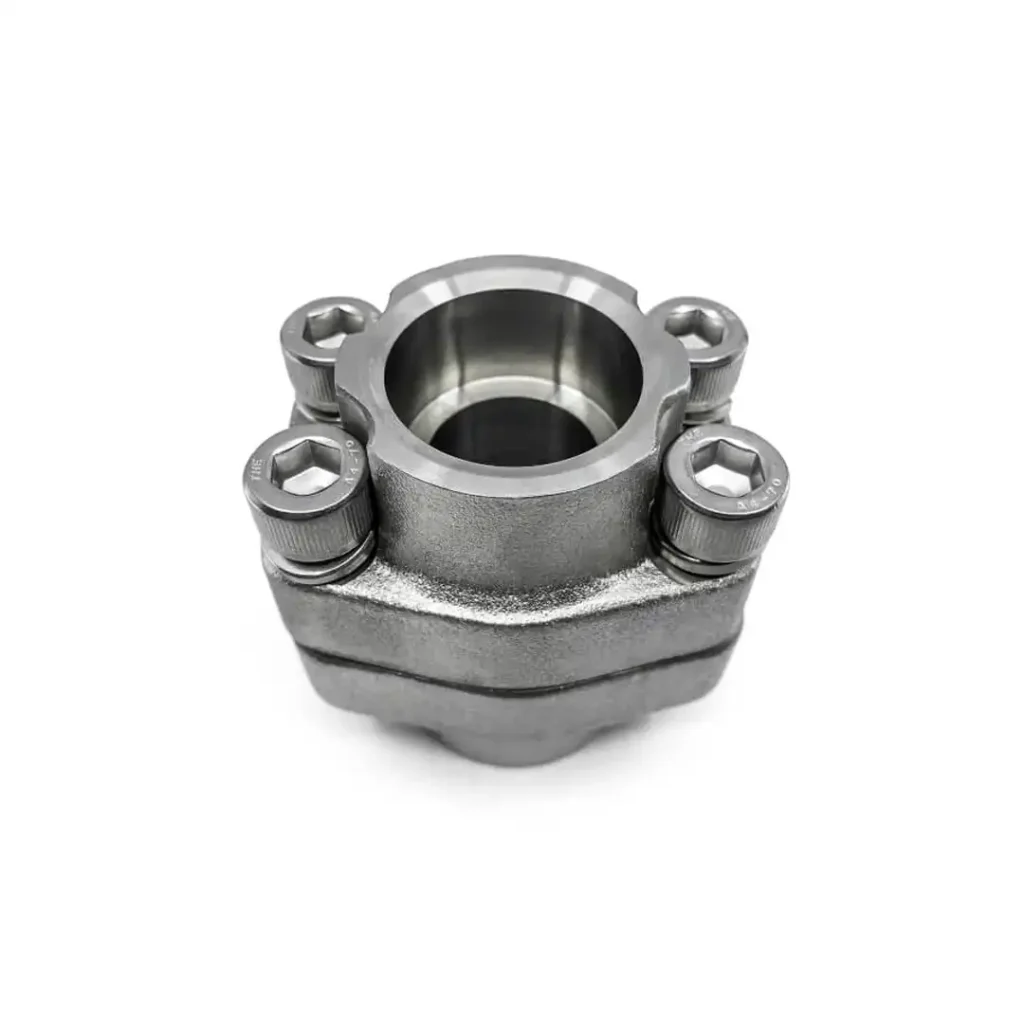

Aussi connu sous le nom Brides à 4 boulons. Type le plus populaire en raison de sa polyvalence et de son modèle de boulonnage sécurisé.
Disponible en deux niveaux de pression :

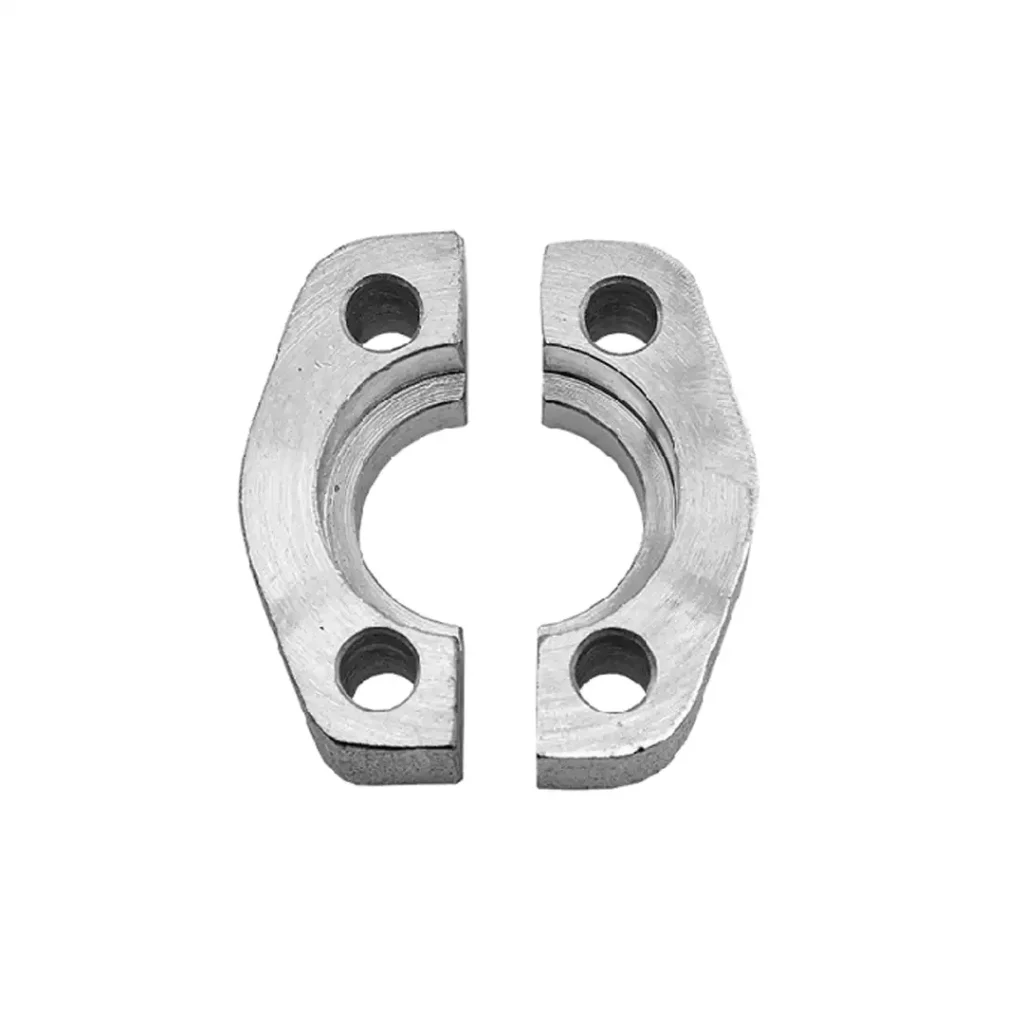

Semblable à une bride haute pression Code 62 mais avec un corps de bride plus épais pour plus de résistance. Principalement utilisé avec les équipements Caterpillar mais peut être compatible avec d'autres applications haute pression.
Combinez le raccord de tuyau et la bride en une seule unité. Offrent une conception compacte mais limitent les options de personnalisation par rapport aux raccords et brides de tuyaux séparés.

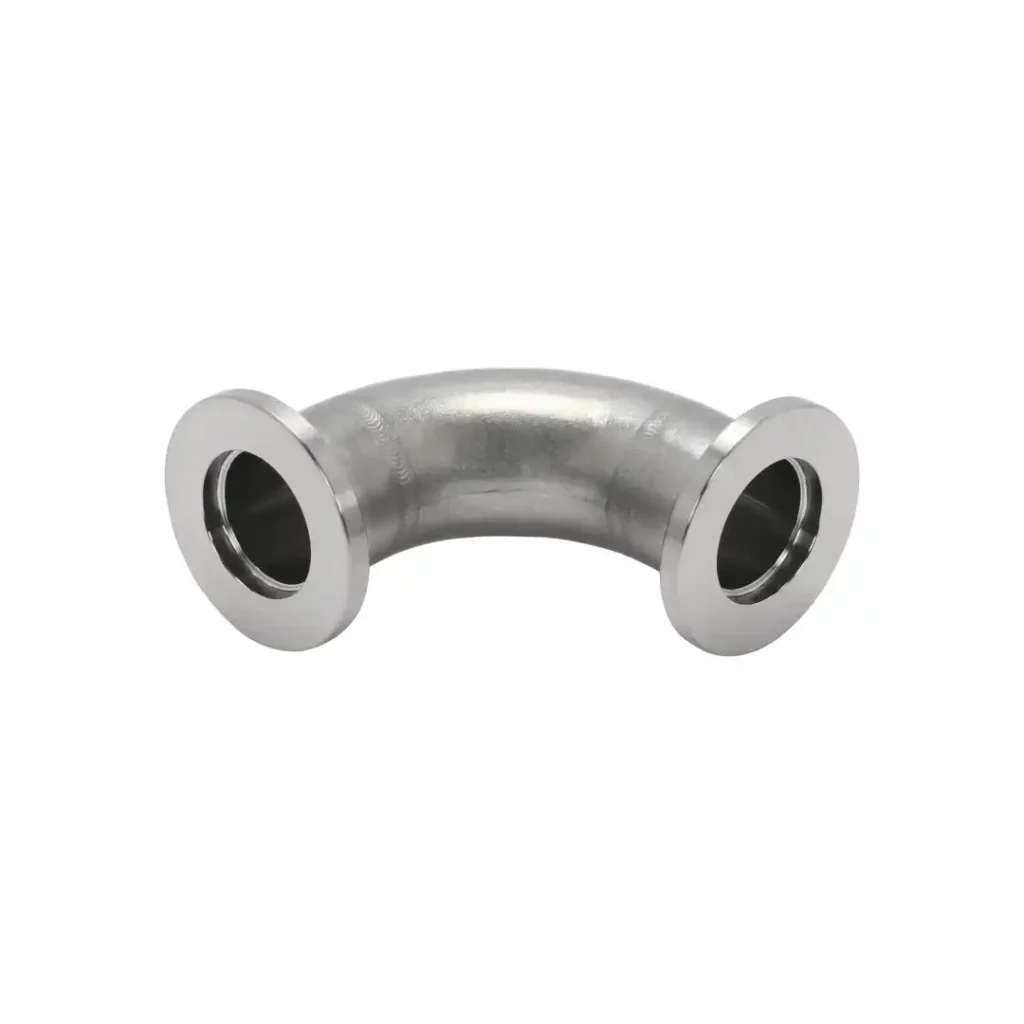

Intégrez un coude à 90 degrés dans la conception de la bride, réduisant ainsi le besoin de coudes supplémentaires dans l'ensemble de tuyaux. Utile pour les espaces restreints ou les situations où un changement de direction est requis à proximité du point de connexion.
Les raccords à bride pour tuyaux hydrauliques sont largement utilisés dans les équipements de construction en raison de leur capacité à supporter des pressions et des vibrations élevées. Ils sont utilisés pour connecter des conduites hydrauliques à des composants tels que des actionneurs, des cylindres et des pompes.
Les systèmes hydrauliques sont essentiels dans les machines agricoles modernes. Les raccords à bride jouent ici un rôle crucial en garantissant des connexions sans fuite dans des équipements tels que les tracteurs, les moissonneuses et les charrues. Ils sont conçus pour résister à des conditions environnementales difficiles et à une utilisation intensive.
Les raccords à bride sont utilisés dans diverses machines-outils telles que les excavatrices, les bulldozers et les grues. Ils fournissent des connexions sécurisées pour les systèmes hydrauliques qui alimentent des fonctions telles que le mouvement des bras, les mécanismes de levage et le fonctionnement des outils.
Dans l'industrie pétrolière et gazière, les raccords à bride sont utilisés pour les applications à haute pression telles que les plates-formes de forage et les équipements de fracturation hydraulique. Ils sont fabriqués à partir de matériaux robustes comme l’acier inoxydable pour résister aux pressions extrêmes et aux fluides corrosifs.
Un raccord à bride est un type spécifique de connecteur utilisé pour relier des tuyaux, des vannes, des pompes et d'autres équipements dans des applications impliquant des fluides.
Voici un aperçu de ses principales fonctionnalités :
Fonction:
Lors de la sélection d'un raccord à bride pour tuyau hydraulique, tenez compte de ces facteurs :
En comprenant les différents types de raccords à bride pour tuyaux hydrauliques et leurs caractéristiques, vous pouvez choisir l'option la plus adaptée à votre application spécifique, garantissant ainsi un système hydraulique sûr, étanche et performant.
En mesurant avec précision un raccord à bride hydraulique, vous obtenez la pièce de rechange parfaite pour une connexion sécurisée et sans fuite. Voici comment mesurer les aspects clés d'un raccord à bride hydraulique :
Outils dont vous aurez besoin :
Pieds à coulisse (idéalement à cadran ou numériques pour une meilleure précision)
Ruban à mesurer (pour la longueur totale, si nécessaire)
Que mesurer:
Diamètre de la bride (Dimension F) :
Utilisez les étriers dans le mode diamètre pour mesurer la partie la plus large de la bride elle-même, sans compter les trous de boulons.
Épaisseur de la bride (Dimension C) :
Fermez les pieds à coulisse sur le bord de la bride pour mesurer son épaisseur. Cela permet d'identifier le type de bride spécifique (par exemple, standard ou haute pression).
Taille du port (diamètre) :
Il existe deux manières de procéder selon le type de raccord :
Type de fil :
Bien qu'il ne s'agisse pas strictement d'une mesure, identifiez le type de filetage (par exemple, NPT, BSP) pour une bonne compatibilité avec le tuyau et le composant que vous connectez. Ces informations sont souvent estampillées sur le raccord ou trouvées dans fabricant cahier des charges.
Longueur totale (facultatif) :
Si nécessaire, utilisez un ruban à mesurer pour déterminer toute la longueur du raccord, depuis l'extrémité du filetage (ou face de la bride) jusqu'à l'extrémité opposée.
Conseils pour une mesure précise :
En suivant ces étapes et en utilisant les outils appropriés, vous pouvez mesurer avec précision votre raccord à bride hydraulique et garantir une connexion appropriée et étanche dans votre système hydraulique.
L'installation d'un raccord à bride hydraulique implique la création d'une connexion sécurisée et étanche entre un tuyau et un composant à bride. Voici une ligne directrice générale, mais référez-vous toujours aux spécificités fabricantInstructions pour votre montage particulier :
Précautions de sécurité:
L'allègement de la pression: Assurez-vous que le système hydraulique est dépressurisé avant de commencer tout travail. Relâchez toute pression dans les conduites et purgez toute pression résiduelle du composant.
Outils appropriés : Utilisez les clés ou douilles appropriées avec la taille recommandée pour les boulons du raccord. Évitez d'utiliser des clés à molette, car elles pourraient endommager les têtes de boulons.
Protection des yeux: Portez des lunettes de sécurité pour protéger vos yeux des débris ou des projections potentielles de liquide pendant l'installation.
Matériaux :
Étape:
Préparez le tuyau :
Préparez la bride :
Assemblez la connexion :
Serrez les boulons :
L'inspection finale:
Ne pas serrez excessivement pour tenter d’arrêter les fuites. Si une fuite persiste, démontez le raccord et recherchez un joint ou un tuyau endommagé.
Conseils supplémentaires:
N'oubliez pas qu'il s'agit de directives générales. Donnez toujours la priorité à la sécurité et suivez les instructions spécifiques fournies par le fabricant du raccord à bride hydraulique de votre choix pour une installation réussie.
