Ceci est le guide ultime du tuyau d’aspiration hydraulique.
Dans ce tout nouveau guide, vous obtiendrez tout ce qui est essentiel sur le tuyau d'aspiration hydraulique.
Commençons!
Qu'est-ce qu'un tuyau d'aspiration hydraulique ?

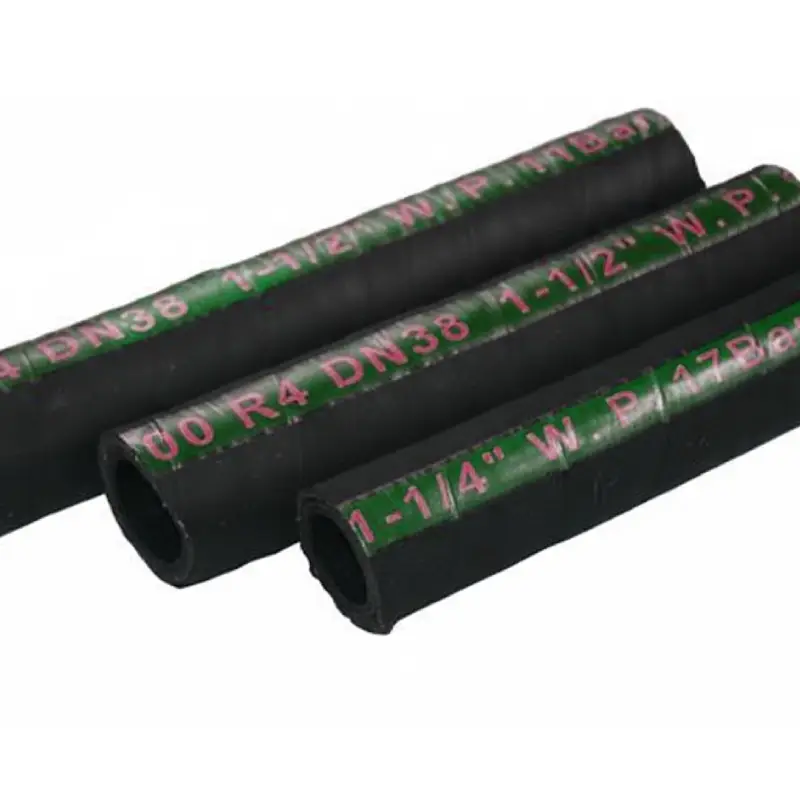

Voici différents types de flexibles hydrauliques vendus dans l'industrie hydraulique, et SAE100R4 est conçu comme flexible d'aspiration hydraulique.
Comparé aux autres tuyaux hydrauliques, le tuyau d'aspiration hydraulique SAE 100R4 est conçu différemment, le fil en acier inoxydable étant intégré dans la couche renforcée.

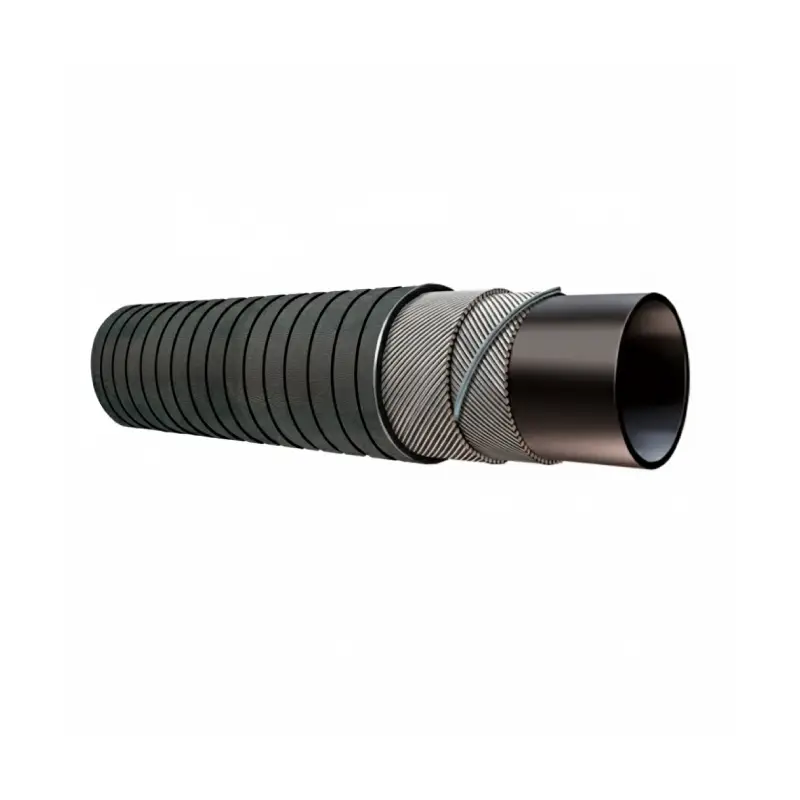

C'est la structure du tuyau d'aspiration hydraulique.
Tube: Caoutchouc synthétique résistant à l'huile (identique aux autres tuyaux hydrauliques)
renforcement: Cordons haute résistance et fil d'acier hélicoïdal (le fil d'acier hélicoïdal est spécialement conçu pour les tuyaux hydrauliques d'aspiration et de refoulement)
Couverture: Caoutchouc synthétique résistant à l'huile et aux intempéries (identique aux autres flexibles hydrauliques)

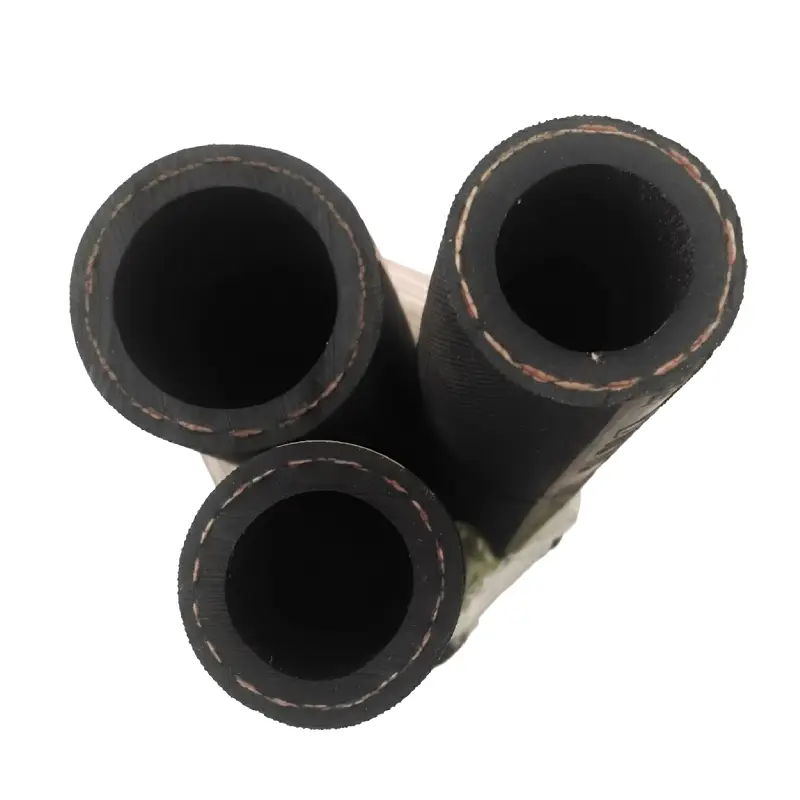

Tuyau hydraulique hélicoïdal
Le flexible hydraulique hélicoïdal en est également un type de tuyau hydraulique dans l'industrie des tuyaux. Le tuyau d'aspiration est enroulé avec une couche de fil d'acier inoxydable, il s'agit donc également du tuyau hélicoïdal (enroulé en hélice avec le fil d'acier inoxydable). Pour que vous puissiez retrouver le renfort enroulé en hélice dans le flexible hydraulique d'aspiration. Et l’utilisation de renforts hélicoïdaux peut empêcher l’effondrement dans des conditions de travail sous vide.
À quoi sert le tuyau d’aspiration hydraulique ?
Le tuyau d'aspiration hydraulique est conçu avec un revêtement extérieur rigide et peut être utilisé pour l'aspiration et le transport de fluide hydraulique (à l'exception de l'huile à base d'ester).
Le tuyau d'aspiration hydraulique est fréquemment appliqué aux applications d'aspiration et de refoulement, de conduite hydraulique de distribution antistatique et de vide pour les fluides hydrauliques à base de pétrole et d'eau.

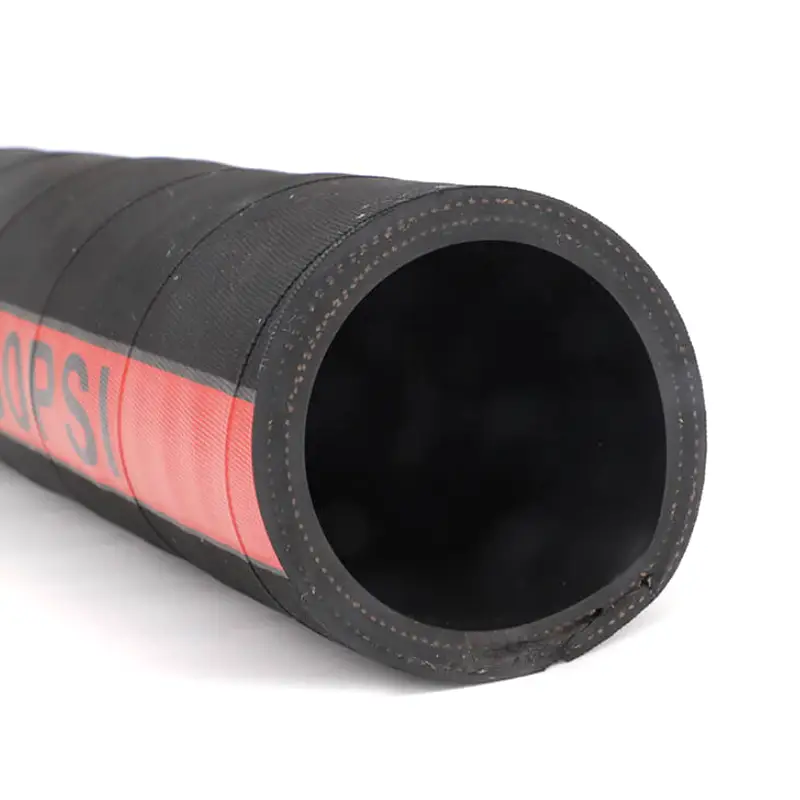

Tuyau d'aspiration hydraulique SAE 100R4
SAE 100R4 est le tuyau d'aspiration hydraulique, il est conçu pour être un tuyau hydraulique renforcé de textile. Vous pouvez voir que le renfort du tuyau d'aspiration hydraulique est constitué de fil d'acier en spirale.
Le tube intérieur de ce tuyau hydraulique de tuyau d'aspiration est fabriqué avec un matériau en caoutchouc nitrile, qui présente une excellente résistance à l'huile afin que vous puissiez utiliser ce tuyau hydraulique d'aspiration pour transporter tous les fluides hydrauliques à base d'huile et de pétrole. Et la chambre à air ne peut pas être corrodée grâce aux performances du caoutchouc nitrile.
Le tuyau d'aspiration hydraulique doit fonctionner sous haute pression, de sorte que la couche renforcée soit conçue avec le fil d'acier en spirale, pour ajouter beaucoup de résistance, le rendant durable et stable pendant sa durée de vie.
Tuyau d'aspiration hydraulique SAE 100R4
Dimensionnement du tuyau d'aspiration hydraulique
|
DN |
Taille | SAE | intérieur
Ømm |
extérieur
Ømm |
Working : un espace de travail commun
Pression |
Burst
Pression |
Rayon de courbure | Poids |
Longueur |
||||
|
mm |
Pouce | Tiret | Min | Max | Max | Bar | Psi | Bar | Psi | mm | Kg / m |
m |
|
|
19 |
19 | 3/4 | - 12 | 18.2 | 19.8 | 34.9 | 21 | 305 | 84 | 1210 | 125 | 0.92 | 40 |
| 25 | 25 | 1 | - 16 | 24.6 | 26.2 | 41.3 | 17 | 250 | 70 | 1015 | 150 | 1.10 | 40 |
| 32 | 32 | 1 1 / 4 | - 20 | 30.6 | 33.0 | 50.8 | 14 | 200 | 56 | 810 | 200 | 1.30 | 40 |
| 38 | 38 | 1 1 / 2 | - 24 | 36.9 | 39.3 | 57.2 | 10.5 | 150 | 42 | 610 | 255 | 1.80 | 40 |
| 51 | 51 | 2 | - 32 | 49.2 | 52.4 | 69.9 | 7 | 100 | 28 | 410 | 300 | 2.23 | 40 |
| 63 | 63 | 2 1 / 2 | - 40 | 61.9 | 65.1 | 82.6 | 4 | 60 | 17 | 250 | 355 | 3.23 | 40 |
| 76 | 76 | 3 | - 48 | 74.6 | 77.8 | 95.3 | 4 | 60 | 16 | 230 | 460 | 4.25 | 40 |
| 89 | 89 | 3 1 / 2 | - 56 | 87.3 | 90.5 | 107.9 | 3 | 40 | 12.5 | 180 | 530 | 5.05 | 40 |
| 102 | 102 | 4 | - 64 | 100.0 | 103.2 | 120.7 | 2.5 | 40 | 10 | 145 | 610 | 5.60 |
40 |
Si vous souhaitez en savoir plus sur le dimensionnement du tuyau d'aspiration hydraulique et les spécifications associées, veuillez nous le demander maintenant.
Catalogue de tuyaux hydrauliques de Kingdaflex vous pouvez consulter notre catalogue de tuyaux hydrauliques pour des informations détaillées sur le tuyau d'aspiration hydraulique.
