Nous offrons une gamme complète de Raccords hydrauliques JIC, connus pour leur Siège évasé à 37 degrés qui crée un environnement robuste joint métal sur métal. Ces raccords, conformes à Normes SAE J514, sont très populaires dans les systèmes hydrauliques en raison de leur fiabilité, de leur facilité de montage et de leurs excellentes performances sous la pression élevéeIls constituent une solution polyvalente et largement interchangeable pour diverses applications industrielles.
Les raccords JIC utilisent une surface d'appui évasée à 37 degrés sur les extrémités mâle et femelle, créant ainsi une étanchéité métal sur métal robuste lors du serrage. Cette conception élimine le besoin de joints toriques ou de produits d'étanchéité, réduisant ainsi les points de fuite potentiels et améliorant la fiabilité du système, notamment dans les environnements à haute pression ou soumis à des vibrations. Le contact direct assure une connexion sécurisée capable de résister à des exigences opérationnelles importantes sans compromettre le confinement du fluide.
La simplicité de la conception JIC facilite le montage et le démontage, ce qui constitue un avantage considérable lors de l'installation, de la maintenance et des réparations. Une simple clé suffit généralement pour réaliser ou défaire la connexion. Contrairement aux filetages coniques, les raccords JIC ne dépendent pas de l'interférence du filetage pour assurer l'étanchéité, ce qui facilite leur installation et réduit les risques de dommages dus à un serrage excessif, simplifiant ainsi les interventions sur le terrain et réduisant les temps d'arrêt.
Grâce à leur conception robuste et à leur mécanisme d'étanchéité métal sur métal efficace, les raccords JIC offrent systématiquement d'excellentes pressions nominales adaptées à une large gamme d'applications hydrauliques. Leur capacité à former une connexion solide et étanche leur permet de supporter des pressions de service élevées sans risque d'éclatement ni de suintement. Ils constituent ainsi un choix fiable pour les machines hydrauliques industrielles et mobiles exigeantes, où l'intégrité du système sous pression est essentielle.
Les raccords JIC sont conformes à la norme SAE J514, garantissant une interopérabilité et une interchangeabilité étendues entre les différents fabricants du monde entier. Cette standardisation permet de combiner facilement les composants de différents fournisseurs, simplifiant ainsi l'approvisionnement et le remplacement. Leur adoption généralisée garantit également une grande disponibilité, facilitant la recherche de raccords et de pièces de rechange adaptés, un atout essentiel pour minimiser les délais de réparation et d'extension des systèmes à l'échelle mondiale.
Nous offrons une sélection robuste de Raccords 1/2 JIC, parfaitement adaptés aux applications hydrauliques nécessitant un diamètre nominal de 1/2 pouce. Ces raccords sont conformes à la norme Évasement à 37 degrés pour une étanchéité métal sur métal fiable, garantissant une résistance exceptionnelle aux fuites et des performances à haute pression. Fabriqué pour répondre aux normes Normes SAE J514, nos raccords 1/2 JIC offrent une excellente interopérabilité, simplifiant la conception et les besoins de maintenance de votre système grâce à leur compatibilité étendue et leur facilité d'assemblage.
Nous offrons fièrement une sélection complète de Raccords hydrauliques JIC 3/4, indispensables à de nombreuses applications hydrauliques. Ces raccords de taille 12 sont conformes aux normes de l'industrie. Filetage 1-1/16″-12 UN et Évasement à 37 degrés, garantissant une étanchéité métal sur métal fiable. Disponibles dans différentes configurations et matériaux, nos raccords JIC 3/4 pouces offrent d'excellentes pressions nominales et une installation facile, ce qui les rend idéaux pour le raccordement de tubes 3/4 pouces dans divers systèmes hydrauliques.
Nous offrons une sélection robuste de Raccords hydrauliques JIC 3/8, une taille courante pour les conduites hydrauliques moyenne pression. Ces raccords sont dotés de la norme Évasement à 37 degrés Pour une étanchéité métal sur métal fiable, garantissant des connexions sans fuite. Idéals pour les applications nécessitant des connexions robustes et faciles d'entretien, nos raccords JIC 3/8 sont fabriqués pour répondre aux exigences Normes SAE J514, garantissant compatibilité et hautes performances dans divers systèmes hydrauliques.
Nous offrons une variété de Raccords hydrauliques JIC 1/8, une taille courante (taille de tiret -02) comportant un Filetage 5/16″-24 UNF et la caractéristique Évasement à 37 degrésCes raccords compacts sont parfaits pour les petites conduites hydrauliques, les ports de diagnostic et les applications à faible débit où des connexions fiables et étanches sont essentielles. Notre sélection garantit compatibilité et performance pour vos besoins spécifiques, conformément à la norme SAE J514.
Nous sommes fiers d'offrir une gamme complète de Raccords hydrauliques JIC 5/8, une taille populaire pour les applications à moyenne et haute pression. Ces raccords sont dotés de la fiabilité Évasement à 37 degrés pour une étanchéité métal sur métal robuste, garantissant des connexions sans fuite. Notre sélection comprend diverses configurations telles que des adaptateurs, des coudes et des tés, tous conçus pour répondre aux normes strictes de l'industrie, offrant des performances fiables pour les besoins de votre système hydraulique.
Nous offrons fièrement une sélection complète de Raccords 5/16 JIC, une taille essentielle selon la norme SAE J514. Ces raccords sont dotés de la technologie fiable Évasement à 37 degrés Pour une étanchéité métal sur métal robuste, garantissant des performances exceptionnelles dans les applications hydrauliques exigeantes. Idéals pour divers secteurs, nos raccords JIC 5/16 offrent des connexions étanches et sont facilement disponibles pour répondre aux exigences de votre système.
Nous vous proposons une sélection complète de Raccords 7/16 JIC, une taille courante dans la norme d'évasement à 37 degrés. Ces raccords de précision offrent une joint métal sur métal fiable pour diverses applications hydrauliques, assurant connexions sans fuite même sous une pression exigeante. Leur adhésion à Normes SAE J514 garantit interchangeabilité et disponibilité généralisée, ce qui en fait un choix fiable pour vos besoins en matière de système hydraulique.
Nous sommes fiers de proposer des raccords hydrauliques JIC 9/16, une taille courante (taille -06) avec un filetage UNF 9/16″-18. Ces raccords sont essentiels pour des connexions fiables et étanches dans les systèmes hydrauliques, conformément à la norme SAE J514. Idéals pour les tubes de 3/8″ de diamètre extérieur, nos raccords JIC 9/16 offrent une excellente rétention de la pression et sont largement utilisés dans diverses applications hydrauliques industrielles et mobiles.

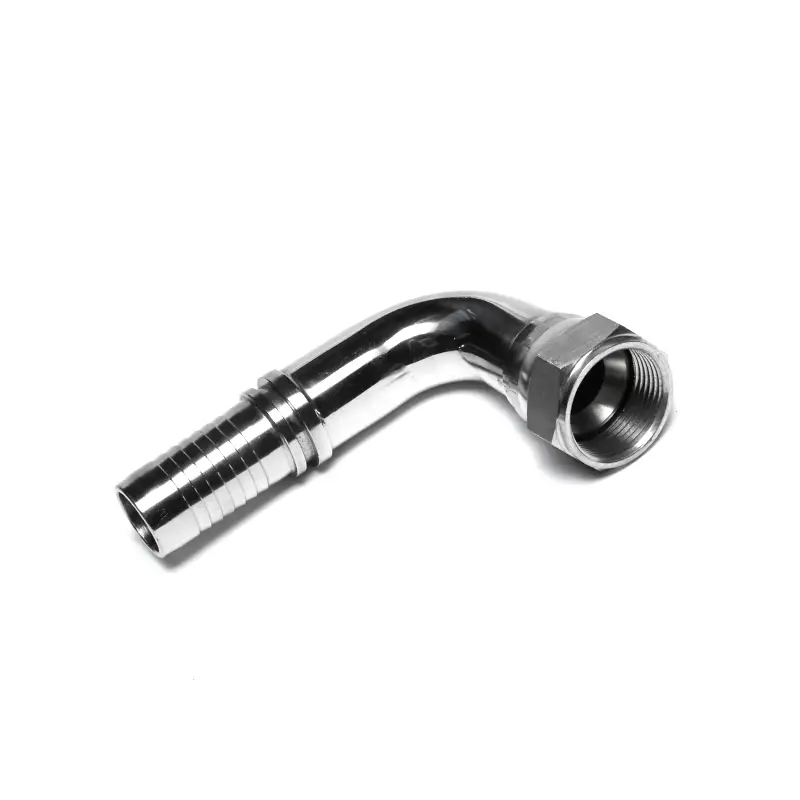

Nous proposons raccords pivotants JIC femelles, conçu pour des performances exceptionnelles et une facilité d'installation dans diverses applications hydrauliques. Ces raccords sont dotés de la norme Siège évasé à 37 degrés et écrou pivotant, permettant une connexion simple et sans fuite sans tordre le tuyau. Fabriqués à partir de matériaux durables, nos raccords femelles JIC assurent un fonctionnement fiable à haute pression et une longue durée de vie.
Nous offrons une sélection robuste de Raccords évasés JIC, caractérisés par leur conception de précision siège conique à 37 degrésCes raccords offrent une fiabilité joint métal sur métal, éliminant ainsi le besoin de produits d'étanchéité supplémentaires et garantissant performances sans fuite dans les systèmes hydrauliques exigeants. Conforme aux Normes SAE J514, nos raccords JIC garantissent interchangeabilité et connexions haute pression fiables dans diverses applications d'équipements industriels et mobiles.
Nous offrons des raccords hydrauliques JIC en laiton, idéal pour les applications où résistance à la corrosion et excellente usinabilité sont essentiels. Ces raccords conservent l'étanchéité fiable de l'évasement à 37 degrés de la norme JIC, ce qui les rend adaptés aux systèmes hydrauliques moyenne pression, aux conduites pneumatiques et à d'autres applications de transfert de fluides où l'acier ou l'acier inoxydable pourrait être trop performant. Leur esthétique et leurs propriétés anti-étincelles en font également un choix privilégié dans des environnements spécifiques.
Nous offrons fièrement une sélection complète de Raccords JIC à 37 degrésConçus pour des performances supérieures dans diverses applications hydrauliques. Reconnus pour leur robustesse et leur étanchéité métal sur métal, ces raccords sont conformes aux normes Normes SAE J514, garantissant une compatibilité et une interchangeabilité universelles. Leur conception permet des connexions sûres et étanches, ce qui en fait un choix idéal pour les systèmes haute pression exigeant fiabilité, facilité de montage et grande disponibilité. Notre gamme prend en charge diverses configurations pour répondre à vos besoins spécifiques.
Nous sommes spécialisés dans la fourniture de raccords hydrauliques JIC haute pression, conçus pour des applications exigeantes. Nos raccords sont conformes aux normes SAE J514, offrant une étanchéité métal sur métal robuste et des performances fiables jusqu'à 10,000 689 PSI (XNUMX bar) ou plus, selon la taille et le matériau (par exemple, acier au carbone, acier inoxydable). Ces composants durables garantissent l’intégrité du système et un fonctionnement sans fuite dans les systèmes hydrauliques critiques.
Nous proposons des produits spécialisés Raccords banjo JIC, combinant la fiabilité Joint d'étanchéité à 37 degrés des connexions JIC avec l'unique conception peu encombrante d'un raccord banjo. Ces raccords sont idéaux pour les applications nécessitant connexions compactes et discrètes ou lorsque des tubes doivent être acheminés dans des espaces restreints avec un contrôle du débit directionnel. Ils offrent une solution sûre et étanche pour divers circuits hydrauliques, garantissant leur efficacité même dans les configurations les plus contraignantes.
Nous proposons une sélection diversifiée de Raccords coudés JIC, spécialement conçus pour modifier le sens d'écoulement dans les systèmes hydrauliques tout en assurant une connexion sûre et étanche. Disponibles en différents angles (par exemple, 45 degrés, 90 degrés) et dimensions, ces raccords offrent une fiabilité Siège évasé à 37 degrés Pour une étanchéité métal sur métal supérieure. Idéals pour optimiser le routage des tuyaux et la gestion de l'espace, nos coudes JIC garantissent des performances robustes dans les applications haute pression exigeantes.
Alors que les raccords JIC traditionnels reposent uniquement sur un joint évasé métal sur métal, nous proposons également JIC raccords hydrauliques intégrant un joint torique pour des performances d'étanchéité amélioréesCes raccords spécialisés, parfois appelés JIC-OR (joint torique) ou Soft Seal JIC, intègrent un joint torique au niveau de l'extrémité de l'évasement à 37 degrés. Ce mécanisme à double étanchéité assure une prévention optimale des fuites, particulièrement avantageuse dans les applications soumises à de fortes vibrations ou lorsque l'absence totale de fuite est primordiale, offrant ainsi une fiabilité et une tranquillité d'esprit accrues.
Les raccords hydrauliques JIC (Joint Industry Council) sont un type de raccord évasé largement reconnu et utilisé, principalement défini par la norme SAE J514. Leur principale caractéristique est une surface d'assise évasée à 37 degrés sur les composants mâles et femelles, ce qui crée une étanchéité métal sur métal fiable une fois serrée.
Cette conception permet d'excellentes capacités de pression et une bonne résistance aux vibrations, ce qui en fait un choix populaire dans diverses industries telles que la fabrication, l'agriculture, l'automobile et l'aérospatiale pour la connexion de tuyaux et de tubes hydrauliques.
Bien que souvent confondus en raison de leur apparence similaire et de l'angle d'évasement partagé de 37 degrés pour l'étanchéité, les raccords hydrauliques JIC (Joint Industry Council) et AN (Army-Navy) présentent des différences distinctes enracinées dans leurs applications d'origine et leurs tolérances de fabrication.
Les raccords AN ont été développés pour l'aviation militaire pendant la Seconde Guerre mondiale. Ils exigeaient une précision extrême, des tolérances strictes et une résistance à la fatigue supérieure pour les systèmes aérospatiaux et de défense critiques. Cela a conduit à des formes de filetage et des spécifications de matériaux spécifiques, conçues pour une fiabilité optimale dans des environnements exigeants.
En revanche, les raccords JIC sont apparus après-guerre comme une norme industrielle basée sur la conception AN, mais avec des tolérances de fabrication légèrement assouplies. Cet ajustement les a rendus plus économiques à produire et plus largement disponibles pour des applications industrielles générales comme la construction, l'agriculture et la fabrication. Bien que les deux types utilisent le même principe d'évasement à 37 degrés pour l'étanchéité, les subtiles variations de classe de filetage et de précision de fabrication globale signifient qu'ils ne sont pas véritablement interchangeables pour toutes les applications, en particulier lorsque les exigences strictes des raccords AN sont primordiales.
Voici les principales différences:
Normes et applications :
Spécifications du fil :
Matériaux et coût :
Interchangeabilité (Attention conseillée) :
Voici comment mesurer avec précision les raccords hydrauliques JIC afin de garantir un remplacement ou une sélection adéquats. Des mesures précises sont essentielles pour une connexion sans fuite, car même de légers écarts peuvent compromettre l'intégrité du système. Ce guide vous guidera à travers les étapes essentielles, en mettant l'accent sur les dimensions clés nécessaires à l'identification.
Avant de commencer à mesurer, vérifiez d'abord que le raccord est bien un type JIC, reconnaissable à sa signature Évasement à 37 degrés. Ensuite, déterminez son genre : est-ce un raccord mâle (avec filetages externes et évasement à l'extérieur du cône) ou un raccord femelle (avec filetage interne et évasement à l'intérieur du cône) ? Ce premier contrôle visuel vous permet de déterminer précisément les caractéristiques sur lesquelles vous concentrer pour les mesures ultérieures.
L'étape la plus cruciale pour identifier les raccords JIC est de mesurer avec précision le diamètre du filetage. raccord mâle, utilisez un pied à coulisse pour mesurer la diamètre extérieur (OD) des fils. Si vous avez un raccord femelle, mesurer l diamètre intérieur (ID) des filetages. Mesurez toujours les filetages eux-mêmes, et non la partie de l'écrou hexagonal, car cette mesure correspond directement à la taille nominale du filetage du raccord.
Une fois que vous avez le diamètre du filetage, l'étape suivante consiste à déterminer le pas de filetage, qui est le nombre de fils par pouce (TPI). Utilisez un jauge de fil (également appelé jauge de pas) en adaptant soigneusement ses lames au filetage de votre raccord. Une lame parfaitement ajustée, sans jeu ni oscillation, indiquera le pas de vis correct. Cette mesure, combinée au diamètre du filetage, fournit l'identifiant unique du filetage du raccord.
Bien que tous les raccords JIC soient caractérisés par un Évasement à 37 degrésIl est toujours conseillé de vérifier cet angle, surtout en cas de doute sur le type de fixation. Vous pouvez utiliser un jauge d'angle d'évasement, un outil conique conçu à cet effet. Il suffit de placer la jauge sur l'évasement du raccord ; un ajustement parfait et sans jeu confirme l'angle de 37 degrés, essentiel pour une étanchéité parfaite avec le composant correspondant.
Après avoir confirmé le diamètre et le pas du filetage, l'étape finale consiste à déterminer la taille du raccord. Les raccords JIC sont dimensionnés selon ce système standard, qui se réfère au diamètre extérieur du tube en seizièmes de pouce. Consultez un Tableau des tailles de raccords JIC (disponibles en ligne ou dans les catalogues hydrauliques). La taille de votre filetage mesurée (par exemple, 7/16-20 UNF) correspondra directement à une taille de tiret spécifique (par exemple, -4, pour un tube de 4/16″ ou 1/4″).
Pour identifier avec certitude les raccords hydrauliques JIC, une approche systématique combinant inspection visuelle et mesure précise est essentielle. Ce processus permet de les différencier des raccords similaires et garantit le choix du composant adéquat pour une connexion hydraulique sûre et sans fuite.
Commencez par examiner visuellement le raccord. La caractéristique la plus distinctive d'un raccord JIC est son Siège évasé à 37 degrés. Vous pouvez souvent le confirmer en utilisant un jauge d'angle d'évasementPlacez la jauge sur l'extrémité évasée ; si elle est bien alignée et correspond parfaitement au contour sans aucun espace, elle confirme l'angle de 37 degrés, qui est unique aux raccords JIC et les différencie des évasements SAE similaires à 45 degrés.
Ensuite, identifiez si le raccord est mâle or femelleUn raccord mâle est doté d'un filetage externe et d'un cône évasé vers l'extérieur, conçus pour s'adapter à un orifice femelle. Un raccord femelle est doté d'un filetage interne et d'un cône évasé vers l'intérieur. Il est essentiel de connaître le sexe du raccord, car les points de mesure du diamètre du filetage diffèrent entre les raccords mâles et femelles.
À l'aide d'un pied à coulisse, mesurez précisément le diamètre du filetage. raccord JIC mâle, mesurer l diamètre extérieur (OD) des fils. Pour un raccord JIC femelle, mesurer l diamètre intérieur (ID) des filetages. Il est important de mesurer le point le plus large du filetage, et non la partie hexagonale de l'écrou, afin de garantir le diamètre réel du filetage. Cette mesure est un indicateur essentiel de la taille du raccord.
Après avoir mesuré le diamètre du filetage, utilisez un jauge de pas de filetage Pour déterminer le nombre de filets par pouce (TPI). Cet outil possède plusieurs lames, chacune correspondant à un nombre de TPI spécifique. Placez soigneusement les lames sur le filetage du raccord jusqu'à ce que vous en trouviez une qui s'insère parfaitement dans les rainures, sans laisser de lumière ni de jeu. Cette mesure du TPI, combinée au diamètre du filetage, définit précisément la spécification du filetage (par exemple, 7/16-20 UNF).
Enfin, avec vos mesures précises du diamètre du filetage et du pas du filetage, reportez-vous à un Tableau des tailles de tableau de bord JICCes tableaux répertorient les tailles de filetage JIC standard (par exemple, 7/16-20 UNF) et leur taille de trait correspondante (par exemple, -4). La taille de trait correspond au diamètre extérieur du tube en seizièmes de pouce. En comparant vos mesures avec le tableau, vous pouvez identifier avec certitude la taille standard du raccord JIC.
Lorsqu'on parle de raccords hydrauliques, « SAE » peut faire référence à un large éventail de normes développées par la Society of Automotive Engineers, tandis que « JIC » fait spécifiquement référence à un type de raccord évasé qui est en fait défini par une norme SAE (SAE J514). Cela prête souvent à confusion, car les raccords JIC sont un type de Raccord SAE. Cependant, dans le langage courant de l'industrie, lorsqu'on distingue les « raccords SAE » des « raccords JIC », on fait souvent référence à Raccords évasés SAE à 45 degrés (défini par SAE J512) ou d'autres types de connexion définis par SAE comme les raccords à bossage de joint torique (ORB) ou à joint de face de joint torique (ORFS).
La principale différence entre les raccords « SAE » (souvent associés à un évasement à 45 degrés) et les raccords JIC (évasement à 37 degrés) réside dans leur angle d'évasement et leurs applications. L'évasement à 37 degrés des raccords JIC est conçu pour les systèmes hydrauliques haute pression, offrant des joints métal sur métal robustes adaptés aux équipements industriels et mobiles à usage intensif. En revanche, les raccords SAE à évasement à 45 degrés sont généralement utilisés dans les applications à basse et moyenne pression, telles que l'automobile, la réfrigération et la climatisation, et sont souvent utilisés avec des tubes plus souples comme le cuivre en raison de leur angle d'évasement plus faible.
Voici les principales différences:
Angle d'évasement :
Désignation de la norme :
Applications typiques:
Interchangeabilité:
Lorsqu'on parle de raccords hydrauliques, « SAE » peut faire référence à un large éventail de normes développées par la Society of Automotive Engineers, tandis que « JIC » fait spécifiquement référence à un type de raccord évasé qui est en fait défini par une norme SAE (SAE J514). Cela prête souvent à confusion, car les raccords JIC sont un type de Raccord SAE. Cependant, dans le langage courant de l'industrie, lorsqu'on distingue les « raccords SAE » des « raccords JIC », on fait souvent référence à Raccords évasés SAE à 45 degrés (défini par SAE J512) ou d'autres types de connexion définis par SAE comme les raccords à bossage de joint torique (ORB) ou à joint de face de joint torique (ORFS).
La principale différence entre les raccords « SAE » (souvent associés à un évasement à 45 degrés) et les raccords JIC (évasement à 37 degrés) réside dans leur angle d'évasement et leurs applications. L'évasement à 37 degrés des raccords JIC est conçu pour les systèmes hydrauliques haute pression, offrant des joints métal sur métal robustes adaptés aux équipements industriels et mobiles à usage intensif. En revanche, les raccords SAE à évasement à 45 degrés sont généralement utilisés dans les applications à basse et moyenne pression, telles que l'automobile, la réfrigération et la climatisation, et sont souvent utilisés avec des tubes plus souples comme le cuivre en raison de leur angle d'évasement plus faible.
Voici les principales différences:
Angle d'évasement :
Désignation de la norme :
Applications typiques:
Interchangeabilité:
Lorsqu'on parle de raccords hydrauliques, « SAE » peut faire référence à un large éventail de normes développées par la Society of Automotive Engineers, tandis que « JIC » fait spécifiquement référence à un type de raccord évasé qui est en fait défini par une norme SAE (SAE J514). Cela prête souvent à confusion, car les raccords JIC sont un type de Raccord SAE. Cependant, dans le langage courant de l'industrie, lorsqu'on distingue les « raccords SAE » des « raccords JIC », on fait souvent référence à Raccords évasés SAE à 45 degrés (défini par SAE J512) ou d'autres types de connexion définis par SAE comme les raccords à bossage de joint torique (ORB) ou à joint de face de joint torique (ORFS).
La principale différence entre les raccords « SAE » (souvent associés à un évasement à 45 degrés) et les raccords JIC (évasement à 37 degrés) réside dans leur angle d'évasement et leurs applications. L'évasement à 37 degrés des raccords JIC est conçu pour les systèmes hydrauliques haute pression, offrant des joints métal sur métal robustes adaptés aux équipements industriels et mobiles à usage intensif. En revanche, les raccords SAE à évasement à 45 degrés sont généralement utilisés dans les applications à basse et moyenne pression, telles que l'automobile, la réfrigération et la climatisation, et sont souvent utilisés avec des tubes plus souples comme le cuivre en raison de leur angle d'évasement plus faible.
Voici les principales différences entre Raccords hydrauliques JIC et NPT:
Angle d'évasement :
Désignation de la norme :
Applications typiques:
Interchangeabilité:
