I sistemi di circolazione del fango sono la linfa vitale delle moderne operazioni di perforazione e il tubi di aspirazione e mandata I tubi flessibili che trasportano il fluido di perforazione attraverso questi sistemi svolgono un ruolo fondamentale nel mantenimento dell'efficienza operativa e della sicurezza. A differenza dei componenti statici, questi tubi flessibili sono soggetti a costanti sollecitazioni dinamiche: devono trasferire in modo affidabile il fango di perforazione abrasivo a pressioni variabili, resistendo al contempo alle sollecitazioni chimiche e termiche intrinseche agli ambienti di fondo pozzo. Comprendere i requisiti di progettazione e le specifiche prestazionali di questi tubi flessibili è essenziale per gli ingegneri di perforazione, i team di approvvigionamento e gli operatori che dipendono da una circolazione ininterrotta per mantenere l'integrità e la produttività del pozzo.
Il ruolo cruciale dei tubi di aspirazione e mandata nei sistemi di fluidi di perforazione

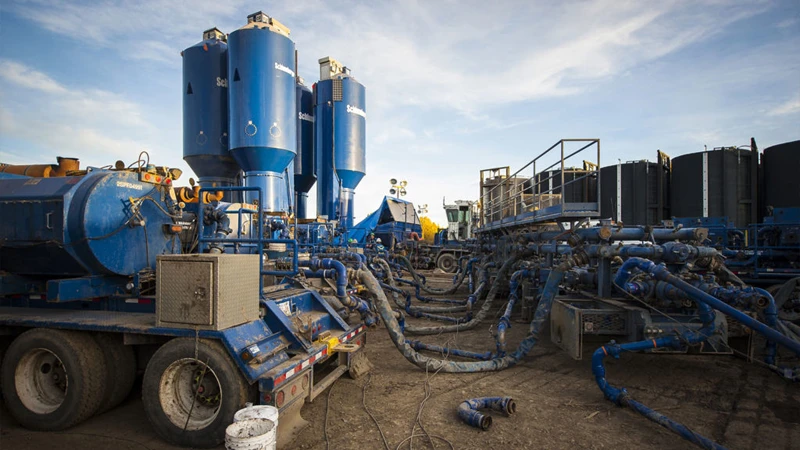

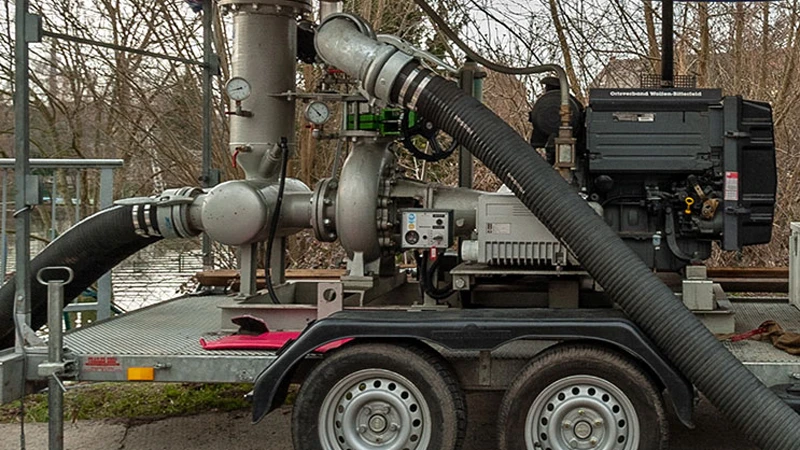

In una tipica operazione di perforazione onshore o offshore, i tubi di aspirazione collegano i serbatoi del fango alle pompe ad alta pressione, mentre i tubi di mandata convogliano il fango pressurizzato dalle pompe lungo il tubo di perforazione e lo riportano in superficie attraverso l'anello anulare. Questo ciclo di circolazione si ripete continuamente durante la fase di perforazione, a volte per settimane o mesi, esponendo questi tubi a condizioni che deteriorerebbero rapidamente attrezzature di qualità inferiore.
Il lato di aspirazione opera in condizioni di vuoto e bassa pressione, mentre il fango viene aspirato nella pompa. Il lato di mandata, al contrario, è soggetto alla piena pressione di mandata della pompa, che spesso varia da 3,000 a 5,000 PSI o anche di più, a seconda della profondità del pozzo e delle caratteristiche della formazione. Entrambi i lati, tuttavia, devono fare i conti con il fango di perforazione che può contenere sabbia, limo, detriti calcarei e additivi chimici progettati per ottimizzare le prestazioni di perforazione. Questa miscela è abrasiva, corrosiva e spesso termicamente instabile, creando un ambiente ostile che richiede tubi flessibili progettati specificamente per le applicazioni petrolifere.
Requisiti di progettazione per tubi di aspirazione
I tubi di aspirazione presentano sfide ingegneristiche uniche, significativamente diverse da quelle dei tubi di mandata. Poiché operano in condizioni di vuoto o vuoto parziale, i tubi di aspirazione devono essere progettati per resistere al collasso, mantenendo al contempo la flessibilità necessaria per l'installazione sul campo e il passaggio attorno alle strutture della piattaforma. Un tubo che collassa, anche solo parzialmente, limita il flusso, riduce l'efficienza della pompa e crea un collo di bottiglia che costringe la pompa a lavorare di più, con conseguente accumulo di calore e usura accelerata.
La struttura di rinforzo di un tubo di aspirazione di qualità include in genere un'elica di filo metallico avvolta a spirale e incorporata nella parete del tubo, che impedisce il collasso interno consentendo al contempo al tubo di flettersi durante le normali operazioni di piegatura. Questa progettazione deve bilanciare rigidità e maneggevolezza: il tubo deve essere sufficientemente rigido da mantenere il suo diametro interno sotto vuoto, ma anche abbastanza flessibile da poter essere maneggiato su un impianto senza piegarsi o schiacciarsi eccessivamente.
I tubi di aspirazione sono inoltre soggetti a quello che nel settore viene definito "effetto filo tirante", un fenomeno per cui il rinforzo in filo metallico può separarsi dal tubo di gomma in determinate condizioni di vuoto o a causa di sollecitazioni meccaniche durante l'installazione. I tubi di aspirazione di alta qualità utilizzano un legame saldo tra il filo e l'elastomero, ottenuto attraverso un'attenta vulcanizzazione e la selezione della mescola, per ridurre al minimo questo rischio.
Requisiti prestazionali per i tubi di erogazione
I tubi flessibili di mandata operano ad alta pressione e pertanto devono essere costruiti con più strati di rinforzo in filo metallico avvolto a spirale, generalmente disposti in direzioni alternate (spirali a sinistra e a destra) per garantire una distribuzione equilibrata del carico. Il numero di strati di filo è direttamente correlato alla pressione di esercizio del tubo: un tubo a 4 fili potrebbe essere omologato per 3,000 PSI, mentre un tubo a 6 fili potrebbe sopportare 5,000 PSI o più.
La mescola elastomerica dei tubi di mandata deve resistere non solo all'abrasione meccanica, ma anche all'attacco chimico degli additivi presenti nei fluidi di perforazione. I moderni fluidi di perforazione possono contenere solventi, emulsionanti e inibitori di corrosione che possono gradualmente gonfiare o degradare alcune mescole di gomma. I tubi di mandata ad alte prestazioni sono generalmente realizzati con mescole di gomma nitrilica o sintetica, selezionate per mantenere le proprie proprietà fisiche anche dopo una prolungata esposizione a fluidi di perforazione a base di petrolio.
Un altro aspetto critico è la gestione della temperatura. Quando il fango pressurizzato scorre attraverso il tubo, l'attrito genera calore. Nei pozzi in acque profonde o a lungo raggio, questo stress termico può innalzare significativamente la temperatura interna del tubo. L'elastomero deve rimanere flessibile ed elastico in un ampio intervallo di temperature, tipicamente da 0 °C a 70 °C o oltre, senza diventare fragile o perdere le sue proprietà di tenuta alle estremità del tubo.
Specifiche e compatibilità dei materiali
La scelta del materiale elastomerico influisce direttamente sulle prestazioni di un tubo flessibile in un determinato sistema fangoso. Gomma nitrilica (NBR) È da tempo lo standard di settore per i tubi di aspirazione e mandata perché offre un'eccellente resistenza al petrolio greggio e alla maggior parte degli additivi per fluidi di perforazione a un costo ragionevole. Per applicazioni più aggressive, come quelle che coinvolgono sistemi di fango a base di solventi o operazioni in acque profonde, possono essere specificati elastomeri sintetici come il Viton o il poliuretano per fornire una resistenza chimica e una stabilità termica superiori.
Anche il materiale di rivestimento del tubo flessibile è altrettanto importante. Il rivestimento esterno deve resistere agli agenti atmosferici se il tubo è esposto alla luce solare durante l'assemblaggio della piattaforma o durante lo stoccaggio a lungo termine. Deve inoltre resistere all'abrasione dovuta al contatto con le strutture della piattaforma e le attrezzature di perforazione. I rivestimenti standard in gomma resistente all'ozono sono tipicamente utilizzati per i tubi di aspirazione, mentre rivestimenti sintetici più resistenti vengono spesso applicati ai tubi di mandata, che possono essere soggetti a manipolazioni più brusche sul ponte.
Prestazioni comparative: specifiche dei tubi di aspirazione e di mandata
| Specificazione | Tubo di aspirazione | Tubo di consegna |
|---|---|---|
| Pressione di esercizio | 0–1,000 PSI (da vuoto parziale a bassa pressione) | 2,000–6,000 PSI |
| Rinforzo in filo metallico | 1–2 strati di filo a spirale | 4–8 strati di filo a spirale |
| Resistenza al collasso | Elevata (progettazione anti-collasso essenziale) | Moderato (priorità di contenimento della pressione) |
| Elastomero tipico | Nitrile, gomma sintetica | Nitrile, Viton, poliuretano |
| copertura esterna | Gomma standard resistente all'ozono | gomma sintetica ad alta resistenza all'abrasione |
| Gamma di diametri interni | 2-6 pollici | 2-4 pollici |
| Tipica vita di servizio | 6-12 mesi con una corretta manutenzione | 3-9 mesi in condizioni di utilizzo intensivo |
Migliori pratiche per la selezione e l'installazione
La scelta del tubo di aspirazione e mandata corretto inizia con la comprensione dei requisiti specifici del sistema di fluidi di perforazione e della progettazione del pozzo. Gli operatori devono verificare il tipo di fango (a base d'acqua, a base d'olio, sintetico), il profilo di pressione previsto e le temperature massime di circolazione prima di specificare i tubi. Consultare il produttore dei tubi in merito agli additivi del fluido di perforazione è fondamentale: alcuni additivi chimici che non danneggiano il nitrile possono gonfiare o ammorbidire in modo significativo i composti sintetici.
Le pratiche di installazione influenzano significativamente le prestazioni e la durata dei tubi flessibili. I tubi di aspirazione non devono mai essere piegati o attorcigliati durante l'installazione, poiché ciò può danneggiare la struttura interna in filo metallico o creare concentrazioni di stress che portano a guasti prematuri. I tubi di mandata devono essere fissati con morsetti e supporti appropriati per ridurre al minimo le vibrazioni.tubi ad alta pressione Le vibrazioni eccessive possono causare microlesioni interne che, nel tempo, possono propagarsi fino a provocare guasti catastrofici. Il raggio di curvatura di entrambi i tipi non deve mai essere inferiore alla specifica minima del produttore, poiché curve più strette concentrano le sollecitazioni e riducono la resistenza alla fatica.
Manutenzione e ispezione per una maggiore durata di servizio
I tubi di aspirazione e mandata sono materiali di consumo soggetti a forte usura nelle operazioni di perforazione, ma la loro durata può essere prolungata grazie a ispezioni e manutenzioni accurate. Prima di ogni pozzo, i tubi devono essere esaminati visivamente per individuare eventuali crepe esterne, rigonfiamenti o abrasioni del rivestimento. Alle estremità di collegamento, verificare la presenza di perdite o trasudamenti, che potrebbero indicare un degrado interno dell'elastomero o il distacco del rinforzo in filo metallico dal tubo.
Durante le operazioni di perforazione, è fondamentale monitorare eventuali variazioni della pressione di mandata o della portata della pompa: aumenti improvvisi della pressione di mandata a parità di giri della pompa possono indicare un collasso parziale del tubo di aspirazione o un'ostruzione interna. Se si sospetta un deterioramento del tubo, la sua sostituzione immediata è di gran lunga più conveniente rispetto a un arresto imprevisto o, peggio, a un guasto catastrofico che danneggi altre attrezzature della piattaforma o comprometta la sicurezza del pozzo.
Conclusione
I tubi di aspirazione e mandata sono soluzioni ingegnerizzate specificamente progettate per soddisfare i rigorosi requisiti dei sistemi di circolazione del fango. Le loro prestazioni dipendono dalla corretta selezione dei materiali, da una corretta installazione e da una manutenzione continua. Scegliendo tubi adatti alla specifica composizione chimica del fluido di perforazione, al profilo di pressione e al ritmo operativo, e seguendo le linee guida del produttore per l'installazione e la manutenzione, è possibile massimizzare l'affidabilità, ridurre i tempi di inattività e, in definitiva, migliorare la redditività. L'investimento in tubi di aspirazione e mandata di alta qualità ripaga grazie a prestazioni costanti e intervalli di manutenzione prolungati anche negli ambienti di perforazione più difficili.
