Коррозионностойкие гидравлические шланги для подъема и перемещения грузов на морских платформах

Морские нефтегазовые платформы работают в одной из самых агрессивных сред в мире. Солевые брызги, влажность, воздействие химических веществ и перепады температур создают условия, которые агрессивно воздействуют на незащищенные металлы и эластомеры.

Хотя конструкционная сталь на морских платформах тщательно защищается покрытиями и системами катодной защиты, гидравлические шланги Оборудование, обеспечивающее работу критически важных подъемных, погрузочно-разгрузочных и швартовных устройств, часто получает меньше внимания, несмотря на его жизненно важную роль в обеспечении безопасности и эффективности работы платформ.

Понимание уникальных требований к гидравлическим шлангам в морских подъемных системах, а также выбор материалов и конструкций, специально разработанных для морской среды, имеет важное значение для операторов, которые зависят от надежной работы оборудования в сложных условиях.

Проблема коррозии в морской среде

Коррозионная активность в морских условиях обусловлена ​​множеством факторов. Солевые брызги от разбивающихся волн содержат ионы хлорида, которые проникают в защитные покрытия и инициируют коррозию открытого металла. Высокая влажность и перепады температур приводят к конденсации, что способствует накоплению влаги в трещинах и под укрывными материалами. Сами по себе морские буровые работы создают дополнительные химические стрессоры — сточные воды, содержащие растворенные соли и H₂S, химические чистящие средства, используемые для обслуживания палуб, и атмосферные загрязнители, специфичные для каждого географического региона. Гидравлический шланг, который адекватно работает в защищенном наземном сооружении, может начать выходить из строя в течение нескольких месяцев после развертывания на морской платформе.

Стандартные промышленные гидравлические шланги, предназначенные для использования внутри помещений или на защищенных от непогоды открытых пространствах, имеют базовое покрытие из синтетической резины, обеспечивающее минимальную защиту от солевых брызг и ультрафиолетового излучения. После длительного воздействия морской среды это покрытие становится хрупким, трескается и позволяет влаге и хлорид-ионам проникать к проволочной арматуре под ним. Как только проволока оказывается открытой, коррозия резко ускоряется. Корродированная проволока теряет прочность на разрыв, номинальное давление шланга падает, и его выход из строя становится неизбежным.

Помимо видимых повреждений защитных кожухов шлангов и проволока армирующаяСкрытая коррозия также возникает на фитингах и переходниках — точках соединения шлангов с оборудованием. Фитинги из нержавеющей стали лучше противостоят коррозии в морской воде, чем фитинги из низкоуглеродистой стали, но даже нержавеющая сталь может подвергаться коррозии в морской среде, если ее неправильно подобрать и обслуживать. Коррозия в месте соединения шланга и фитинга снижает целостность соединения и создает пути утечки, которые могут остаться незамеченными до тех пор, пока шланг не выйдет из строя под нагрузкой.

Гидравлические системы в подъемном оборудовании для морских платформ

На морских платформах работает множество специалистов. гидравлические системы Для управления грузами и оборудованием. Краны на судах снабжения обеспечивают переброску грузов, персонала и оборудования между судами снабжения и платформой — операции, которые могут происходить десятки раз в неделю в условиях сильного волнения на море. Эти краны должны безопасно работать в условиях динамических нагрузок, качки и волнового воздействия на платформу. Отказ крана может привести к потере доступа к грузам, задержкам эвакуации персонала или катастрофической потере оборудования.

Гидравлические системы этих кранов работают при давлении от 1,500 до 3,000 фунтов на квадратный дюйм и постоянно подвергаются воздействию морской среды. Шланги на стреле крана не защищены пешеходными дорожками или ограждениями — они подвергаются прямому воздействию солевых брызг во время каждой операции. Гидравлические системы под палубой, хотя и защищены от прямого воздействия брызг, все же подвергаются воздействию повышенной влажности и коррозионных атмосферных условий, которые ускоряют износ шлангов.

Системы швартовки, удерживающие плавучие платформы на месте, также зависят от надежных гидравлических систем. Лебедки для работы с якорями, натяжные устройства и оборудование для работы с стояками используют гидравлические шланги, которые должны надежно работать в экстремальных условиях окружающей среды. Выход из строя критически важного гидравлического шланга швартовки может привести к неконтролируемому перемещению платформы, столкновению с соседними сооружениями или потере доступа к скважине — сценарии с серьезными эксплуатационными последствиями и угрозой безопасности.

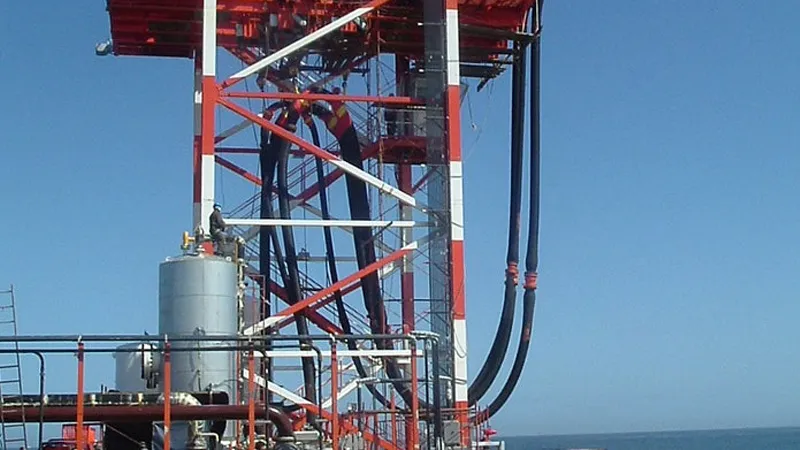

Материальные решения для морских условий

Нитриловая резина с усовершенствованными системами покрытия Предлагает экономичное решение для многих применений в морской среде. Нитрил демонстрирует превосходную устойчивость к гидравлическим жидкостям и хорошо зарекомендовал себя в морских условиях в сочетании со специально разработанными внешними покрытиями. Современные нитриловые шланги морского класса имеют озоностойкое и УФ-стойкое покрытие из синтетической резины с добавками технического углерода и утолщенными внешними слоями для повышения устойчивости к солевому туману и физическому истиранию. Эти улучшенные покрытия дольше сохраняют свою целостность, чем стандартные промышленные покрытия, замедляя начало коррозии проволоки и продлевая срок службы шланга.

Эластомеры на основе витона Витоновые шланги обладают превосходной химической стойкостью и термической стабильностью по сравнению с нитрилом, что делает их предпочтительным выбором для применений, связанных с гидравлическими жидкостями на основе растворителей или повышенными температурами циркуляции, характерными для глубоководных платформ. Шланги из витона в сочетании с высококачественными морскими чехлами обеспечивают увеличенный срок службы в суровых условиях. Дополнительная стоимость витона — обычно на 40-60% выше, чем у нитрила — оправдана в критически важных областях применения, где последствия отказа шланга могут быть серьезными.

Усиление из нержавеющей стали и Арматура Это значительное усовершенствование для работы в морских условиях. В то время как стандартная оцинкованная или окрашенная стальная проволока подвергается коррозии в морской среде, армирование проволокой из нержавеющей стали марок 304 и 316 гораздо эффективнее противостоит коррозии в морской воде. Аналогично, фитинги, адаптеры и крепежные элементы из нержавеющей стали устраняют подверженное коррозии соединение, которое существует с фитингами из низкоуглеродистой стали. Инвестиции в армирование и фитинги из нержавеющей стали окупаются за счет увеличения срока службы шлангов и снижения требований к техническому обслуживанию.

Проволока с эпоксидным покрытием и улучшенная герметизация Это обеспечивает дополнительную защиту от коррозии. В некоторых высококачественных морских шлангах используется армирование проволокой с эпоксидным покрытием, которое создает защитный барьер от проникновения солевых брызг. Кроме того, герметичные концы шлангов и защитные колпачки предотвращают проникновение влаги внутрь шланга во время хранения или простоя. Эти особенности значительно увеличивают интервал между заменами шлангов и снижают количество отказов, связанных с коррозией, в процессе эксплуатации.

Сравнительная оценка характеристик: стандартные гидравлические шланги и шланги для морских условий эксплуатации.

Рекомендации по выбору и установке гидравлических шлангов для морских платформ

Выбор гидравлических шлангов для подъемного оборудования на морских платформах требует понимания как требований к давлению, так и к условиям окружающей среды. Начните с профиля давления крана или системы погрузки/разгрузки — максимального рабочего давления, пиковых давлений при колебаниях нагрузки и характеристик циклической нагрузки. Большинство подъемных шлангов для морских платформ работают в диапазоне 1,500–3,000 PSI, при этом коэффициенты безопасности обычно устанавливаются на уровне 4:1 или выше.

Следующее важное решение — выбор материала. Для кранов судов снабжения и общего палубного оборудования, работающего в условиях умеренного волнения, нитриловые шланги с усиленным покрытием обеспечивают отличное соотношение цены и качества. Для критически важных систем швартовки, глубоководных применений или ситуаций, когда замена шлангов затруднена или дорогостояща, армированные нержавеющей сталью шланги из витона обеспечивают превосходную долговременную надежность. Консультации с производителем шлангов относительно конкретного местоположения вашей платформы, климатических условий и темпов работы помогут определить оптимальное сочетание материалов.

Способы монтажа существенно влияют на характеристики шлангов в морских условиях. Все участки шлангов следует прокладывать таким образом, чтобы избежать прямого скопления воды или брызг. Для участков шлангов, подверженных воздействию высокоскоростных брызг или частому механическому воздействию, следует использовать защитные рукава или трубки. Шланги следует закреплять зажимами и опорами из нержавеющей стали — крепежные элементы из углеродистой стали подвержены коррозии, что может привести к протечкам и загрязнению. Во время планового технического обслуживания следует осматривать все видимые участки шлангов на наличие трещин в покрытии, оголенных проводов или изменения цвета, указывающего на коррозию армирования.

Хранение и долгосрочная защита

На морских платформах часто имеются запасные гидравлические шланги для аварийной замены. Эти запасные шланги необходимо хранить для предотвращения коррозии и ухудшения состояния под воздействием окружающей среды до момента их установки. Шланги следует хранить в помещении, вдали от прямых солевых брызг и ультрафиолетового излучения. Если хранение в помещении невозможно, шланги следует защищать от воздействия окружающей среды герметичными контейнерами или УФ-защитной упаковкой. Перед установкой новые шланги следует осмотреть на наличие трещин или повреждений покрытия, даже если шланг выглядит неиспользованным.

Анализ соотношения затрат и выгод морских шлангов

Более высокая стоимость гидравлических шлангов морского класса часто окупается за счет увеличения интервалов между техническим обслуживанием и снижения потребности в аварийной замене. Для крана на судне снабжения, использующего стандартные промышленные шланги, полная замена шлангов может потребоваться каждые 12 месяцев, в то время как для того же оборудования с шлангами морского класса интервалы обслуживания могут увеличиться до 24–30 месяцев. В течение 5-летнего периода эксплуатации экономия средств за счет снижения частоты замены, минимизации простоев и предотвращения аварийных вызовов легко оправдывает первоначальную более высокую стоимость материалов.

Кроме того, последствия неожиданного выхода из строя шлангов в морских условиях выходят за рамки простых затрат на замену. Незапланированные остановки задерживают операции снабжения и переброску персонала, аварийный ремонт может потребовать дорогостоящей мобилизации судов, а инциденты, связанные с безопасностью и отказом оборудования, влекут за собой значительные эксплуатационные и репутационные издержки. Эти факторы делают преимущество надежности высококачественных морских шлангов весьма привлекательным с точки зрения общей стоимости владения.

Заключение

Морские платформы работают в суровых условиях, которые агрессивно воздействуют на стандартные материалы гидравлических шлангов и крепежные элементы. Подъемно-транспортное оборудование, имеющее решающее значение для повседневной работы платформы и безопасности персонала, зависит от гидравлических систем, которые должны надежно функционировать в условиях постоянного воздействия коррозионных сред.

Выбор гидравлических шлангов морского класса с улучшенным покрытием, усилением из нержавеющей стали и высококачественными фитингами обеспечивает надежную работу, увеличенные интервалы между техническим обслуживанием и снижение риска непредвиденных поломок.

Хотя шланги морского класса требуют больших первоначальных инвестиций, чем стандартные промышленные шланги, их увеличенный срок службы и эксплуатационная надежность делают их экономически выгодным выбором для любых морских операций, где последствия отказа шлангов имеют существенное значение.
