عندما يكون للـ نظام الهيدروليكي عندما ترتفع درجة حرارة النظام، يميل المرء بطبيعته إلى البحث عن الأسباب الواضحة: مبادل حراري معيب، مضخة مهترئة، فلتر مسدود، أو ببساطة نقص في السائل في الخزان. هذه كلها أسباب محتملة. لكن هناك مكون واحد يتجاهله المهندسون وفنيو الصيانة باستمرار، وهو يقع في الجزء الأقل ضغطًا والأقل أهمية من الدائرة بأكملها.
صغير الحجم أو مقيد أو متدهور خرطوم الإرجاع يُحدث ذلك ضغطًا عكسيًا في خط الإرجاع. ويتحول هذا الضغط العكسي مباشرةً إلى حرارة. وتتراكم هذه الحرارة في سائل هيدروليكي، يؤدي إلى رفع درجة حرارة التشغيل في جميع أنحاء النظام، وتدهور كل مانع تسرب ومكون في اتجاه مجرى التيار، وتقصير عمر خدمة المعدات - كل ذلك بينما يبدو بريئًا تمامًا من الخارج.
تشرح هذه المقالة بالتفصيل كيف يولد الضغط العكسي في خط الإرجاع الحرارة، وكيفية حساب ما إذا كان خرطوم الإرجاع يساهم في ارتفاع درجة الحرارة، وما يجب فعله حيال ذلك.

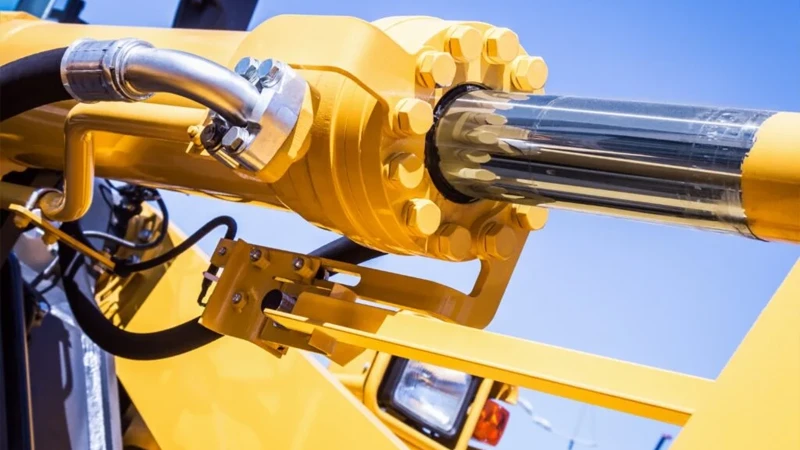

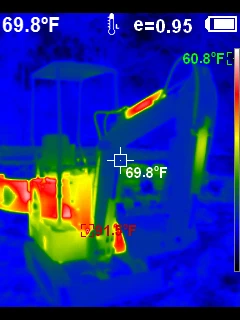

نطاق درجة الحرارة الطبيعي - وماذا يحدث عند تجاوزه
يحافظ النظام الهيدروليكي المصمم بشكل صحيح على درجة حرارة السائل بين 43 درجة مئوية و60 درجة مئوية (110 درجة فهرنهايت - 140 درجة فهرنهايت) أثناء التشغيل في حالة الاستقرار. ضمن هذا النطاق، يحافظ السائل على لزوجته المصممة، ويقوم بتزييت مكونات المضخة والمحرك بشكل صحيح، ويقاوم الأكسدة.
بمجرد أن ترتفع درجة حرارة السائل فوق 80 درجة مئوية (176 درجة فهرنهايت)، تتسارع العواقب بسرعة:
- انخفاض اللزوجةمما يقلل من سمك طبقة الزيت التي تحمي الأسطح المعدنية داخل المضخة والمحرك وتجاويف الأسطوانات
- تتصلب مركبات منع التسرب وتتشقق — عادةً ما يتم تصنيف موانع التسرب المصنوعة من مطاط النتريل (NBR) لتحمل درجات حرارة تتراوح بين 80 و100 درجة مئوية؛ ويؤدي التشغيل المستمر فوق هذا النطاق إلى تدهور لا رجعة فيه.
- يتأكسد الزيتمما يؤدي إلى تكوين رواسب من الورنيش والحمأة التي تسد الفتحات وتتسبب في تعطل بكرات الصمامات.
- تباطؤ استجابة النظام تزداد قابلية انضغاط السوائل عند درجات الحرارة المرتفعة
- تزداد معدلات تآكل المكونات عبر كل جزء متحرك في الدائرة
النقطة الحاسمة هي أن أياً من هذه الأعطال لا يتطلب ارتفاعاً حاداً في درجة الحرارة إلى 150 درجة مئوية. فالنظام الذي يعمل باستمرار عند 75 درجة مئوية بدلاً من 55 درجة مئوية يعمل بالفعل ضمن نطاق يقلل من عمر مانع التسرب والسائل بنسبة 50% أو أكثر. ويمكن تحقيق هذا الفرق البالغ 20 درجة مئوية بسهولة تامة باستخدام خرطوم إرجاع واحد أصغر من اللازم.
من أين تأتي الحرارة في الواقع؟
تُنتج الأنظمة الهيدروليكية حرارة كلما تم تحويل الطاقة دون القيام بعمل ميكانيكي مفيد. القاعدة الأساسية واضحة: عندما يكون هناك انخفاض في الضغط لا يؤدي إلى تحريك حمولة، تتحول الطاقة إلى حرارة.
في خط الإرجاع، يتدفق السائل من المشغلات عائدًا إلى الخزان بضغط منخفض - عادةً ما بين 2 و15 بار في الظروف العادية. ولكن إذا كان مسار الإرجاع مقيدًا بما يلي:
- فتحة خرطوم صغيرة الحجم
- جزء من خرطوم منهار أو ملتوي
- مرشح إرجاع مسدود جزئياً
- طول خرطوم مفرط مع انحناءات كثيرة
- منفذ أو وصلة خزان أصغر من الحجم المطلوب
ثم يتعين على السائل التغلب على تلك المقاومة للوصول إلى الخزان. ولا يُسهم الضغط اللازم لدفع السائل عبر هذا التضييق في أي شغل مفيد، بل يتبدد بالكامل على شكل حرارة داخل السائل.
هذا ليس تأثيراً بسيطاً. إنه قيد يزيد من ضغط خط العودة بمقدار شريط 5 بمعدل تدفق 60 لتر / دقيقة يولد تقريبا 5 كيلوواط من الحرارة — بشكل مستمر، في كل ثانية يعمل فيها النظام. في آلة مزودة بمبادل حراري بقدرة 10 كيلوواط، يمكن لخرطوم إرجاع واحد صغير الحجم أن يمثل نصف سعة المبادل بالكامل قبل أن يبدأ النظام دورة عمله العادية.
تركيبة الحرارة بالضغط الخلفي
العلاقة بين انخفاض الضغط وتوليد الحرارة في خط إرجاع الزيت الهيدروليكي علاقة مباشرة وقابلة للحساب. يستخدم المهندسون الصيغة التالية لتحديد كمية الحرارة المتراكمة في خط الإرجاع:
الحرارة المتولدة (كيلوواط) = انخفاض الضغط (بار) × معدل التدفق (لتر/دقيقة) ÷ 600
دعونا نضع أرقاماً حقيقية على هذا:
| سيناريو | ضغط العودة | معدل التدفق | الحرارة المتولدة |
|---|---|---|---|
| خرطوم إرجاع بالحجم المناسب | شريط 2 | 60 لتر / دقيقة | 0.2 كيلو واط |
| تجويف أصغر قليلاً من الحجم المطلوب | شريط 8 | 60 لتر / دقيقة | 0.8 كيلو واط |
| تجويف أصغر بكثير | شريط 15 | 60 لتر / دقيقة | 1.5 كيلو واط |
| فلتر العودة مسدود + خرطوم صغير الحجم | شريط 25 | 60 لتر / دقيقة | 2.5 كيلو واط |
الفرق بين خرطوم الإرجاع ذي الحجم المناسب وخرطوم أصغر بكثير من الحجم المطلوب هو 1.3 كيلوواط من الحرارة المستمرة — ما يعادل سخانًا كهربائيًا صغيرًا يعمل داخل خزان الزيت الهيدروليكي. على مدار نوبة عمل مدتها ثماني ساعات، يكون ذلك تقريبًا 37,000 كيلو جول يجب على النظام تبديد الطاقة الحرارية الزائدة، بالإضافة إلى حمله الحراري الطبيعي.
بالنسبة لمعدات البناء الكبيرة أو الآلات الزراعية التي تشغل دوائر هيدروليكية متعددة في وقت واحد، تتناسب الأرقام وفقًا لذلك. يولد تدفق عائد بمعدل 200 لتر/دقيقة عبر خرطوم صغير الحجم عند ضغط خلفي قدره 15 بار 5 كيلوواط من الحرارة من خط الإرجاع وحده. لهذا السبب، غالبًا ما تعالج الآلات ذات القدرة الحصانية العالية التي تعمل في درجات حرارة مرتفعة مشاكل ارتفاع درجة حرارتها ببساطة عن طريق زيادة قطر خرطوم الإرجاع بمقدار واحد.
كيف يُسبب خرطوم الإرجاع ذو الحجم الصغير ضغطًا عكسيًا
تخضع ميكانيكا الموائع في خط إرجاع الزيت الهيدروليكي لعلاقة هاجن-بوازوي: انخفاض الضغط عبر الخرطوم يتناسب مع القوة الرابعة لقطر التجويفوهذا يعني أن تقليل قطر الخرطوم إلى النصف يزيد من انخفاض الضغط بمقدار 16 ضعفًا عند نفس معدل التدفق.
عمليًا: الفرق بين خرطوم إرجاع بقطر DN16 (5/8 بوصة) وآخر بقطر DN25 (1 بوصة) عند معدل تدفق 60 لتر/دقيقة ليس بالهين. يُنتج خرطوم DN16 عند هذا المعدل سرعة سائل تتجاوز 8 م/ث، أي أكثر من ضعف الحد الأقصى الموصى به لخطوط الإرجاع وهو 4 م/ث. يمكن أن يُولّد الاضطراب الناتج وانخفاض الضغط ضغطًا عكسيًا يتراوح بين 8 و12 بار، بينما يُنتج خرطوم DN25 ذو الحجم المناسب ضغطًا عكسيًا أقل من 1 بار.
لهذا السبب، يستحق تحديد حجم خط الإرجاع نفس الاهتمام الهندسي الذي يحظى به تحديد حجم خط الضغط. القاعدة بسيطة: قم بتحديد حجم فتحة خرطوم الإرجاع للحفاظ على سرعة السائل عند أو أقل من 2-4 م/ث عند أقصى معدل تدفق. استخدم هذه الصيغة:
مساحة التجويف المطلوبة (سم²) = معدل التدفق (لتر/دقيقة) ÷ (600 × السرعة المستهدفة م/ث)
لتحقيق تدفق رجوع أقصى قدره 60 لتر/دقيقة بسرعة 3 م/ث: 60 ÷ (600 × 3) = 0.033 سم² مساحة التجويف الدنيا ← ما يقارب 20.5 مم القطر الداخلي الأدنى ← اختر DN25 كحجم قياسي تالٍ
إذا لم تكن متأكدًا من أقصى معدل لتدفق العودة، فاستخدم معدل التدفق المُصنّف للمضخة كمعيار أساسي؛ ففي الدوائر ذات المُشغّل الواحد، يتطابق تدفق العودة تقريبًا مع خرج المضخة. أما في الدوائر ذات وظائف التجديد، أو خفض الحمل، أو المُشغّلات ذات الدفع العكسي، فقد يتجاوز تدفق العودة خرج المضخة بشكل ملحوظ. لذا، احرص دائمًا على تحديد الحجم بناءً على أسوأ السيناريوهات.
خمس علامات تدل على أن خرطوم الإرجاع يسبب ارتفاع درجة الحرارة
إذا كان نظامك الهيدروليكي يسخن بشدة وقد تحققت بالفعل من الأسباب الواضحة، فافحص خرطوم الإرجاع بحثًا عن هذه المؤشرات المحددة:
1. خرطوم الإرجاع ساخن بشكل ملحوظ عند لمسه بالقرب من منفذ الخزان. يُعدّ وجود فرق طفيف في درجة الحرارة عبر دائرة الإرجاع أمرًا طبيعيًا. ولكن إذا كانت درجة حرارة الخرطوم أعلى بكثير عند طرف الخزان مقارنةً بطرف المشغل، فهذا يشير إلى انخفاض الضغط، وبالتالي توليد حرارة، داخل الخرطوم نفسه.
2. يعمل النظام بدرجة حرارة أعلى في ظل ظروف التدفق العالي. نظرًا لأن انخفاض الضغط في خط الإرجاع يتناسب طرديًا مع مربع سرعة التدفق، فإن استخدام خرطوم إرجاع صغير الحجم يُسبب حرارةً أكبر بكثير عند معدلات التدفق العالية. إذا ارتفع مؤشر درجة الحرارة لديك بشكل حاد عند تشغيل عدة مشغلات في وقت واحد، فإن انسداد خط الإرجاع يُعدّ سببًا محتملاً.
3. يكون سحب المشغل أبطأ من تمديده. في الأسطوانة ثنائية الفعل، يؤدي انخفاض تدفق العودة إلى توليد ضغط عكسي على طرف القضيب، مما يبطئ سرعة السحب حتى عندما تعمل المضخة بكامل طاقتها. وغالبًا ما يُشخَّص هذا خطأً على أنه انخفاض في ضغط المضخة.
4. خرطوم الإرجاع به تشوه مرئي أو انحناءات أو أجزاء مسطحة. حتى الانسداد الجزئي الناتج عن انثناء أو انهيار جزء من الخرطوم يزيد بشكل كبير من انخفاض الضغط. قد يبدو الخرطوم سليمًا من الخارج، ولكنه قد يعاني من انفصال داخلي يُسبب انسدادًا جزئيًا غير مرئي دون الحاجة إلى قطع الخرطوم.
5. يتم تشغيل مؤشر تجاوز مرشح العودة بشكل متكرر. إذا تسبب تقييد خط الإرجاع في اتجاه مجرى المرشح في ضغط عكسي يساوي ضغط فتح صمام التجاوز، فإن تجاوز المرشح يفتح - مما يؤدي إلى إرسال السائل غير المرشح مباشرة إلى الخزان وتلويث النظام بأكمله.
يؤدي تدهور خرطوم الإرجاع إلى تسريع المشكلة بمرور الوقت
قد يُنتج خرطوم إرجاع جديد ذو حجم مناسب في نظام نظيف ضغطًا عكسيًا مقبولًا عند تركيبه. ولكن ثلاثة عوامل تتسبب في تدهور هذا الأداء مع مرور الوقت:
تورم الأنبوب الداخلي. يتسبب السائل الهيدروليكي الملامس للأنبوب الداخلي للخرطوم في انتفاخ تدريجي للمطاط. على مر سنوات الخدمة، يؤدي انتفاخ الأنبوب الداخلي بمقدار 2-3 مم فقط في فتحة DN25 إلى تقليل مساحة التدفق الفعالة بنسبة 10-15%، مع ما يصاحب ذلك من زيادة في انخفاض الضغط وتوليد الحرارة.
انفصال طبقات الأنبوب الداخلي. قد تنفصل مركبات الأنابيب الداخلية القديمة أو غير المتوافقة عن طبقات التقوية، مما يُسبب تجاويف داخلية تعيق التدفق جزئيًا. هذا العطل غير مرئي من خارج الخرطوم، وغالبًا ما يُكتشف فقط عند قطع مجموعة الخرطوم بعد تحديد سبب ارتفاع درجة حرارة النظام، والذي يعود إلى دائرة الإرجاع.
تآكل التركيبات والتقييد الداخلي. يمكن أن تؤدي التركيبات المتآكلة أو المثبتة بشكل غير صحيح في نهايات خرطوم العودة إلى تقليل القطر الفعال عند نقاط التوصيل، مما يخلق انخفاضًا موضعيًا في الضغط لا يتناسب مع المساحة المادية الصغيرة للتركيب في الدائرة.
لهذا السبب، يُعدّ استبدال خرطوم الإرجاع بشكل استباقي - بدلاً من انتظار حدوث تسريبات ظاهرة أو عطل كارثي - استراتيجية الصيانة الصحيحة. فالخرطوم الذي لا يزال سليماً ظاهرياً بعد خمس سنوات من الخدمة قد يُساهم في زيادة حرارة النظام بشكل أكبر بكثير مما كان عليه عند تركيبه.
ما يجب فعله: تدقيق عملي لخرطوم الإرجاع
قبل استبدال أي مكون آخر في نظام هيدروليكي يعاني من ارتفاع درجة الحرارة، قم بإجراء فحص خط العودة التالي:
الخطوة 1 - قياس ضغط خط العودة الفعلي.
قم بتركيب مقياس ضغط عند منفذ الإرجاع لصمام التحكم الاتجاهي، قبل المرشح. شغّل النظام بأقصى تدفق. يجب أن يكون ضغط خط الإرجاع أقل من 5 بار في معظم تطبيقات المعدات المتنقلة. تشير القراءات التي تزيد عن 10 بار إلى وجود عائق كبير في دائرة الإرجاع.
الخطوة 2 - التحقق من حجم فتحة خرطوم الإرجاع.
قارن قطر خرطوم التركيب مع أقصى معدل تدفق باستخدام معادلة السرعة المذكورة أعلاه. إذا تجاوزت سرعة تدفق السائل في الخرطوم 4 م/ث، فقم بزيادة قطر الخرطوم فورًا.
الخطوة 3 - فحص مسار خرطوم الإرجاع بالكامل.
تتبع الخرطوم من المشغل إلى الخزان، وابحث عن الانحناءات والالتواءات الضيقة التي تقل عن نصف قطر الانحناء الأدنى، والتلامس مع حواف الإطار الحادة، ومناطق التلف الناتج عن الحرارة أو الاحتكاك الموضعي.
الخطوة 4 - تحقق من حالة مرشح الإرجاع.
قد يتسبب انسداد فلتر العودة في ضغط عكسي مماثل لضغط خرطوم صغير الحجم. استبدل عنصر الفلتر وقم بقياس ضغط العودة مرة أخرى لتحديد ما إذا كان الانسداد في الفلتر أو في دائرة الخرطوم.
الخطوة 5 - فكر في استبدالها بأخرى أكبر حجماً.
إذا تم تعديل النظام منذ تصميمه الأصلي - كاستخدام مضخة ذات سعة أكبر، أو دوائر تشغيل إضافية، أو زيادة دورة التشغيل - فقد لا تكون مواصفات خرطوم الإرجاع الأصلية كافية لظروف التشغيل الحالية. عادةً ما يؤدي تغيير حجم الخرطوم بمقدار قطر واحد إلى تقليل انخفاض الضغط بنسبة 50-70%.
خاتمة
يُعدّ ارتفاع درجة حرارة النظام الهيدروليكي مشكلة توازن حراري: يجب أن تتساوى الحرارة المتولدة مع الحرارة المبددة. يركز معظم المهندسين على زيادة تبديد الحرارة - باستخدام مبردات أكبر وخزانات أضخم - دون التخلص بشكل منهجي من مصادر الحرارة غير الضرورية أولاً.

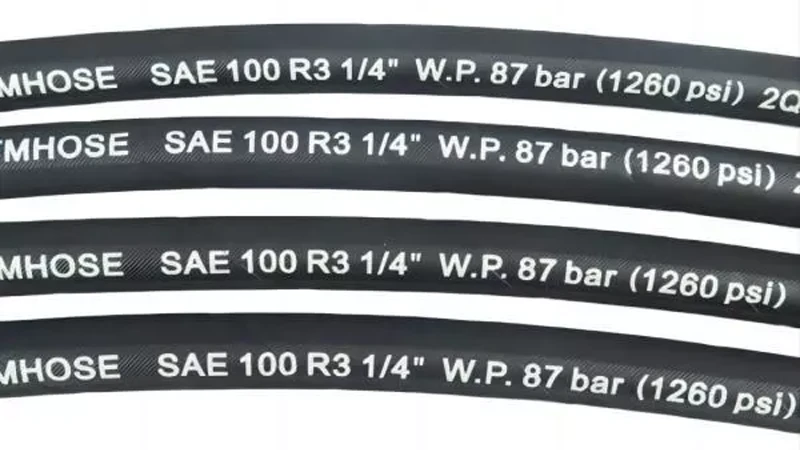

يُعد خرطوم الإرجاع الهيدروليكي ذو القطر الصغير أحد أكثر مصادر الحرارة فعالية من حيث التكلفة التي يمكن التخلص منها. يجب تحديد مواصفاته بشكل صحيح. خرطوم SAE 100R3 يكلف تركيبها في التجويف المناسب جزءًا بسيطًا من تكلفة مبادل حراري جديد، ويتم تركيبها في دقائق، ويمكنها تقليل توليد الحرارة المستمر بعدة كيلوواط - مما يؤدي إلى إعادة التوازن الحراري إلى نطاق التشغيل الطبيعي دون أي تغييرات أخرى في النظام.
تحقق من خط الإرجاع أولاً. غالباً ما يكون الحل أبسط وأرخص مما تعتقد.
