Cuando los ingenieros y los equipos de compras especifican las líneas hidráulicas, surge una pregunta recurrente: ¿debe esta sección del sistema utilizar una manguera hidráulica o un tubo rígido? Ambos transportan fluido a presión y ambos pueden soportar condiciones exigentes. Sin embargo, no son intercambiables, y elegir el incorrecto genera problemas costosos de solucionar una vez que la máquina ya está construida.
Esta guía se centra en dónde funciona mejor cada solución, no solo en qué consisten, sino también en qué aplicaciones realmente requieren una u otra.
La diferencia fundamental en una frase
Manguera hidráulica Está diseñado para moverse. El tubo rígido está diseñado para permanecer inmóvil.
Todo lo demás —presión nominal, materiales, complejidad de la instalación, intervalos de mantenimiento— se deriva de esa única distinción. Si la línea entre dos puntos de conexión necesita flexionarse, girar, absorber vibraciones o compensar desalineaciones, la manguera es la solución adecuada. Si la línea es fija, recta y estable, el tubo suele ser la mejor opción.
Cuándo usar una manguera hidráulica
1. Maquinaria Móvil con componentes móviles

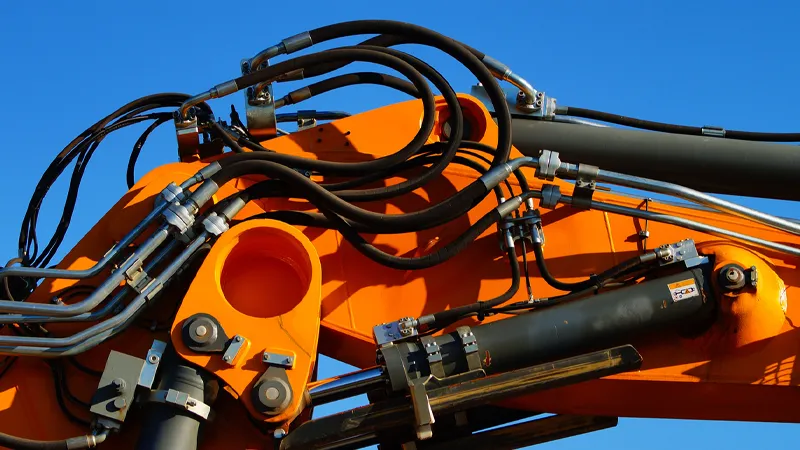

Esta es la aplicación más obvia y común de las mangueras hidráulicas. Las excavadoras, las cargadoras de ruedas, las retroexcavadoras y los camiones volquete articulados cuentan con circuitos hidráulicos que deben seguir el movimiento de las piezas móviles: brazos de la pluma, cilindros de la pluma, bastidores de giro y actuadores de la cuchara. Un tubo rígido no puede seguir este movimiento. Se agrietaría, se fatigaría en las conexiones o, simplemente, impediría el funcionamiento de la máquina.
En la pluma de una excavadora, por ejemplo, cada ciclo de excavación somete las líneas hidráulicas a una flexión decenas de veces por hora. En un solo turno, esto suma miles de ciclos de flexión. Una manguera hidráulica con las especificaciones adecuadas soporta esto sin problemas. Un tubo rígido fallaría en las curvas y conexiones en cuestión de días.
2. Sistemas montados en el motor y sistemas separados del chasis.
En camiones, autobuses y vehículos industriales, el motor se mueve con respecto al chasis. Se asienta sobre soportes antivibración que absorben las vibraciones de la carretera y el par motor. Cualquier línea hidráulica que conecte el motor al chasis —líneas de suministro de la dirección asistida, líneas del enfriador de la transmisión, circuitos de accionamiento del ventilador— debe utilizar mangueras flexibles para salvar esa distancia. Un tubo rígido que conecte dos puntos con diferente comportamiento vibratorio desarrollará grietas y fugas en las juntas debido a la fatiga constante.
3. Equipamiento agrícola
Los tractores, las cosechadoras, los pulverizadores y las sembradoras operan en campos donde las condiciones del terreno cambian constantemente. Las líneas hidráulicas deben pasar por secciones plegables, conectarse a implementos que se acoplan y desacoplan con regularidad, y soportar la exposición constante a los rayos UV, los productos químicos y la abrasión de los restos de cultivos y la tierra. Las mangueras resisten mejor estas condiciones que los tubos rígidos. Además, los conjuntos de mangueras en la maquinaria agrícola están diseñados para poder reemplazarse en el campo sin necesidad de equipos especializados para doblar tubos, una consideración práctica importante cuando se produce una avería a 20 kilómetros del centro de servicio más cercano.
4. Perforadoras mineras y equipos subterráneos
Equipos de minería subterránea Las máquinas de extracción continua, las perforadoras de techo y los vehículos de transporte operan en espacios extremadamente confinados, con movimiento y vibración constantes. Los circuitos hidráulicos deben ser flexibles en curvas cerradas, tolerar cargas de impacto y ser fáciles de reemplazar durante las ventanas de mantenimiento. Los conjuntos de mangueras cumplen con todos estos requisitos. En aplicaciones subterráneas, las mangueras también deben cumplir con los requisitos de resistencia a las llamas (certificación MSHA en los mercados norteamericanos), una aplicación especializada donde los tubos no ofrecen ninguna ventaja significativa.
5. Conexiones a cilindros y actuadores
Cualquier cilindro hidráulico que se extienda, se retraiga, gire o pivote requiere una conexión de manguera, no un tubo rígido. El extremo del cilindro se mueve a medida que el vástago se desplaza. Incluso un cilindro que aparentemente se mueve linealmente genera cargas laterales en una conexión rígida debido a los cambios de alineación bajo carga. La manguera absorbe este movimiento y desalineación sin transmitir tensión a los racores ni a los puertos del cilindro.
6. Acceso para mantenimiento y fácil reemplazo
Los conjuntos de mangueras se pueden reemplazar en el campo sin necesidad de herramientas especializadas. Un técnico puede sustituir un conjunto de manguera averiado por uno de repuesto prefabricado en cuestión de minutos. Los tubos rígidos requieren cortar, doblar, abocardar y acoplar, tareas que normalmente requieren un taller. En aplicaciones donde el tiempo de inactividad es costoso y el reemplazo de mangueras es una tarea de mantenimiento rutinaria, las mangueras resultan más rentables en términos de costo total de propiedad, incluso si el precio inicial es similar.
Cuándo utilizar un tubo rígido
1. Unidades de potencia hidráulica fijas
Las unidades de potencia hidráulica estacionarias —como las que se encuentran en prensas industriales, máquinas de moldeo por inyección, equipos de fundición a presión y bancos de prueba— suelen utilizar tubos rígidos para las líneas del circuito principal entre la bomba, el colector, el banco de válvulas y el depósito. Estos componentes no se mueven. El trazado se planifica una sola vez y permanece fijo durante toda la vida útil de la máquina. En este contexto, los tubos ofrecen una solución limpia, estable y de bajo mantenimiento.
2. Recorridos largos y fijos dentro de la maquinaria
Cuando el fluido hidráulico necesita recorrer una distancia larga y recta dentro de la estructura de una máquina —por ejemplo, desde una bomba hasta un bloque de válvulas distante—, la tubería rígida es la opción más práctica. Una manguera larga se comba, requiere más soportes y tiene un mayor volumen interno que aumenta el tiempo de respuesta del sistema. Una tubería soldada o sujeta con abrazaderas es más limpia y fácil de inspeccionar.
3. Circuitos de alta presión que requieren estabilidad dimensional
Algunos circuitos de muy alta presión se benefician de la estabilidad dimensional de los tubos rígidos. Las paredes de los tubos no se expanden bajo presión como lo hace el tubo interior de una manguera, lo que significa que hay un menor cambio de volumen interno cuando el sistema se presuriza. En aplicaciones que requieren un control volumétrico muy preciso, como ciertos circuitos de prensado o ejes controlados por servomotores, esto puede ser importante.
4. Aplicaciones en salas blancas y en entornos sensibles a la contaminación
Los tubos metálicos rígidos tienen una superficie interior lisa y no porosa. En la fabricación de productos farmacéuticos, el procesamiento de alimentos y la fabricación de semiconductores, el control de la contaminación es fundamental. Los tubos son más fáciles de limpiar, validar e inspeccionar que las mangueras. Además, no contienen un tubo interior de elastómero que pueda liberar compuestos extraíbles en el fluido. Para estas aplicaciones, los tubos son la opción preferida, incluso cuando las presiones nominales permitirían el uso de mangueras.
5. Aplicaciones estéticas y estructurales
En algunos proyectos de maquinaria a medida, paneles de control o equipos de visualización, se utiliza tubo porque ofrece una apariencia más limpia y se puede doblar y enrutar para que se ajuste con precisión a la geometría de la máquina. Si bien esto es un aspecto secundario, resulta crucial en instalaciones de alta visibilidad.
Utilizando mangueras y tubos juntos
Los sistemas hidráulicos mejor diseñados suelen combinar ambos. Una excavadora bien diseñada, por ejemplo, utiliza tubos rígidos en las secciones protegidas del bastidor principal, donde las líneas son estables y el espacio está organizado; luego, pasa a mangueras en cada punto donde el circuito debe conectarse a un componente móvil. Las máquinas industriales hacen lo mismo: tubos para las conexiones fijas del colector y mangueras en los puertos de los cilindros.
Diseñar un sistema con solo mangueras en todas partes genera costos innecesarios y una mayor complejidad de instalación. Diseñarlo con tubos rígidos en todas partes crea problemas de mantenimiento y fallas por vibración en cada unión que experimenta movimiento. El enfoque correcto consiste en adaptar el componente a las condiciones de funcionamiento reales en cada punto del circuito.
Una lista de verificación de selección práctica
Antes de especificar la manguera o el tubo para cualquier sección de un sistema hidráulico, responda a estas preguntas:
- ¿Se mueve alguno de los puntos de conexión durante el funcionamiento? → Utilice una manguera
- ¿Existe vibración relativa entre los dos puntos de conexión? → Utilice una manguera
- ¿Se desconectará esta línea periódicamente para implementar cambios o realizar tareas de mantenimiento? Utilice una manguera
- ¿El trazado es largo, recto y fijo permanentemente? → Considere el tubo
- ¿La principal preocupación es el control de la contaminación o la facilidad de limpieza? → Considere el tubo
- ¿El sistema es un equipo industrial fijo con enrutamiento planificado? → Considere el tubo
Si las respuestas son mixtas, la manguera suele ser la opción más tolerante a errores para equipos complejos o que requieren mantenimiento en campo. El tubo ofrece ventajas a largo plazo en entornos industriales limpios y controlados, donde el trazado se define durante la fabricación.
Cómo elegir la manguera hidráulica adecuada para su aplicación.
Una vez que la manguera sea la respuesta correcta, el siguiente paso es especificar el tipo de manguera adecuado. Equipos de construcción El funcionamiento de circuitos de alto impulso normalmente requiere mangueras enrolladas en espiral (SAE100R12, R13 o R15) con cuatro o seis capas de alambre. Los equipos agrícolas e industriales en general se benefician de las mangueras trenzadas de dos alambres (SAE100R2Las líneas de retorno y succión de baja presión pueden utilizar mangueras de caucho reforzadas con textiles. La presión nominal, el rango de temperatura, la compatibilidad con fluidos y el radio de curvatura mínimo deben coincidir con las condiciones específicas de la instalación.
