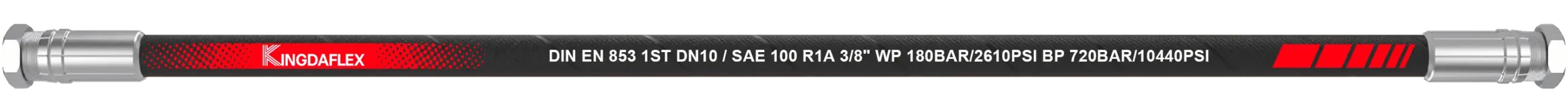

Description
DN | INCH SIZE | SAE DASH SIZE | Inside (mm) | Braid (mm) | Outside (mm) | Working Pressure | Burst Pressure | Bend Radius | Weight | Length | ||||||
mm | inch | mm | Dash | Min | Max | Min | Max | Min | Max | Bar | Psi | Bar | Psi | mm | kg/m | M |
5 | 3/16″ | 4.8 | -3 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 250 | 3625 | 1000 | 14500 | 90 | 0.20 | 50/100 |
6 | 1/4″ | 6.4 | -4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 225 | 3260 | 900 | 13050 | 100 | 0.25 | 50/100 |
8 | 5/16″ | 7.9 | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 215 | 3120 | 850 | 12325 | 115 | 0.31 | 50/100 |
10 | 3/8″ | 9.5 | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19 | 20.6 | 180 | 2610 | 720 | 10440 | 130 | 0.36 | 50/100 |
13 | 1/2″ | 12.7 | -8 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 160 | 2320 | 640 | 9280 | 180 | 0.45 | 50/100 |
16 | 5/8″ | 15.9 | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 130 | 1885 | 520 | 7540 | 200 | 0.52 | 50/100 |
19 | 3/4″ | 19.0 | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 105 | 1520 | 420 | 6090 | 240 | 0.65 | 50/100 |
25 | 1″ | 25.4 | -16 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 88 | 1280 | 350 | 5075 | 300 | 0.91 | 50 |
32 | 1-1/4″ | 31.8 | -20 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 63 | 910 | 250 | 3625 | 420 | 1.30 | 20/40 |
38 | 1-1/2″ | 38.1 | -24 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 50 | 725 | 200 | 2900 | 500 | 1.70 | 20/40 |
51 | 2″ | 50.8 | -32 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 40 | 580 | 160 | 2320 | 630 | 2.00 | 20/40 |
